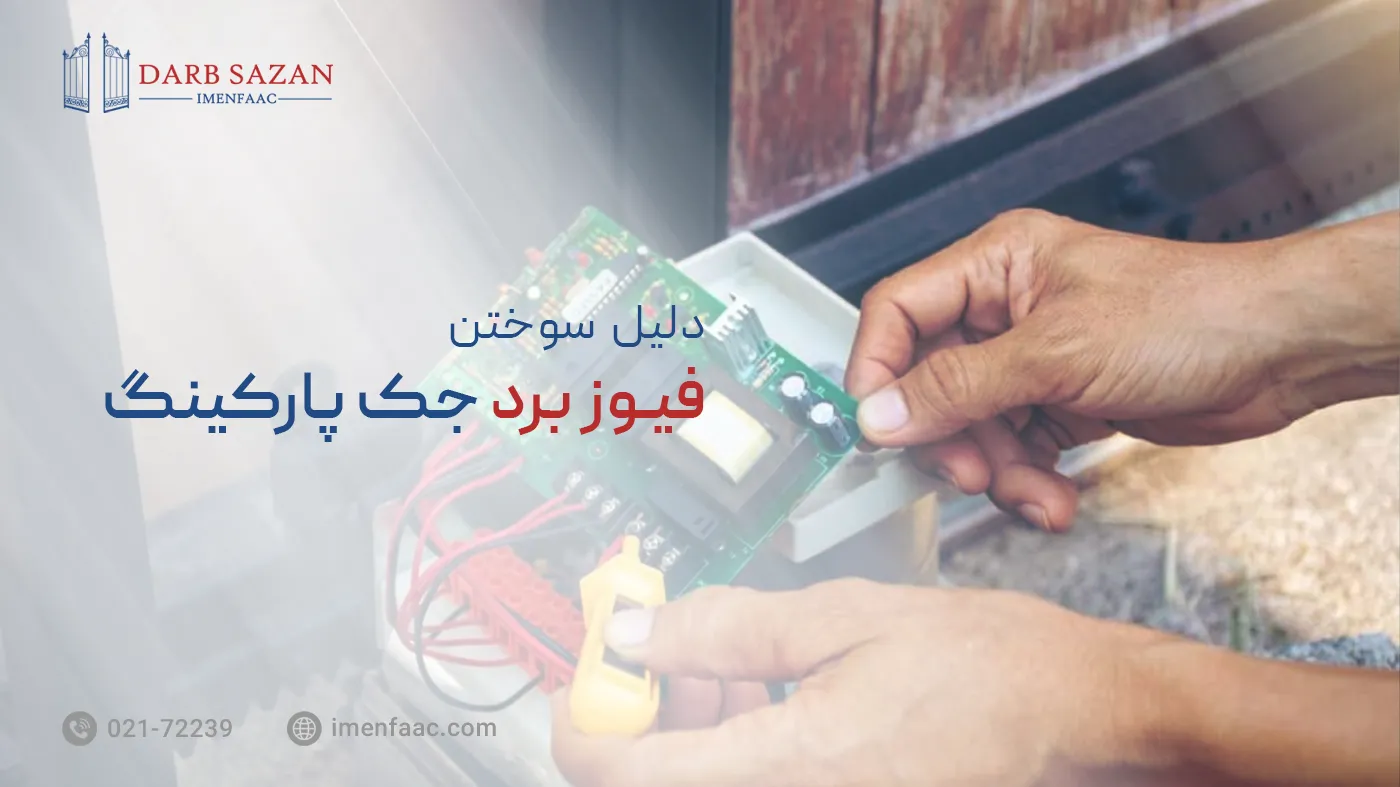

دلیل سوختن فیوز برد جک پارکینگ چیست؟

سوختن فیوز برد جک پارکینگ معمولاً به دلایل فنی مختلفی رخ می دهد که مهم ترین آن ها شامل اتصال کوتاه در سیم کشی، افزایش بیش از حد جریان مصرفی موتور، نوسان یا افت ولتاژ برق شهری، اشتباه در سیم بندی هنگام نصب یا تعمیر، خرابی خازن راه انداز، نفوذ رطوبت و اکسید شدن مسیرهای برد و در نهایت خرابی قطعات الکترونیکی روی برد کنترل مانند دیود، ترانزیستور یا ترانس تغذیه است. در بسیاری از موارد تکرار سوختن فیوز نشانه وجود ایراد عمیق تر در مدار یا موتور بوده و باید با تست تخصصی و بررسی کامل مسیر برق و اتصالات رفع شود. در این مقاله به صورت فنی و مرحله به مرحله، علت های سوختن فیوز در مدار جک پارکینگ، نشانه ها و روش های رفع ایراد را بررسی می کنیم.

فیوز در جک پارکینگ چه وظیفه ای دارد؟

فیوز یکی از ساده ترین اما حیاتی ترین اجزای مدار حفاظتی برد جک پارکینگ است. این قطعه با هدف محافظت از مدار در برابر جریان بیش از حد طراحی شده است. هنگامی که در مدار خطایی رخ دهد و جریان از مقدار مجاز عبور کند، فیوز با ذوب شدن سیم داخلی خود مدار را قطع می کند تا از سوختن برد اصلی، ترانس، یا موتور جک جلوگیری کند.

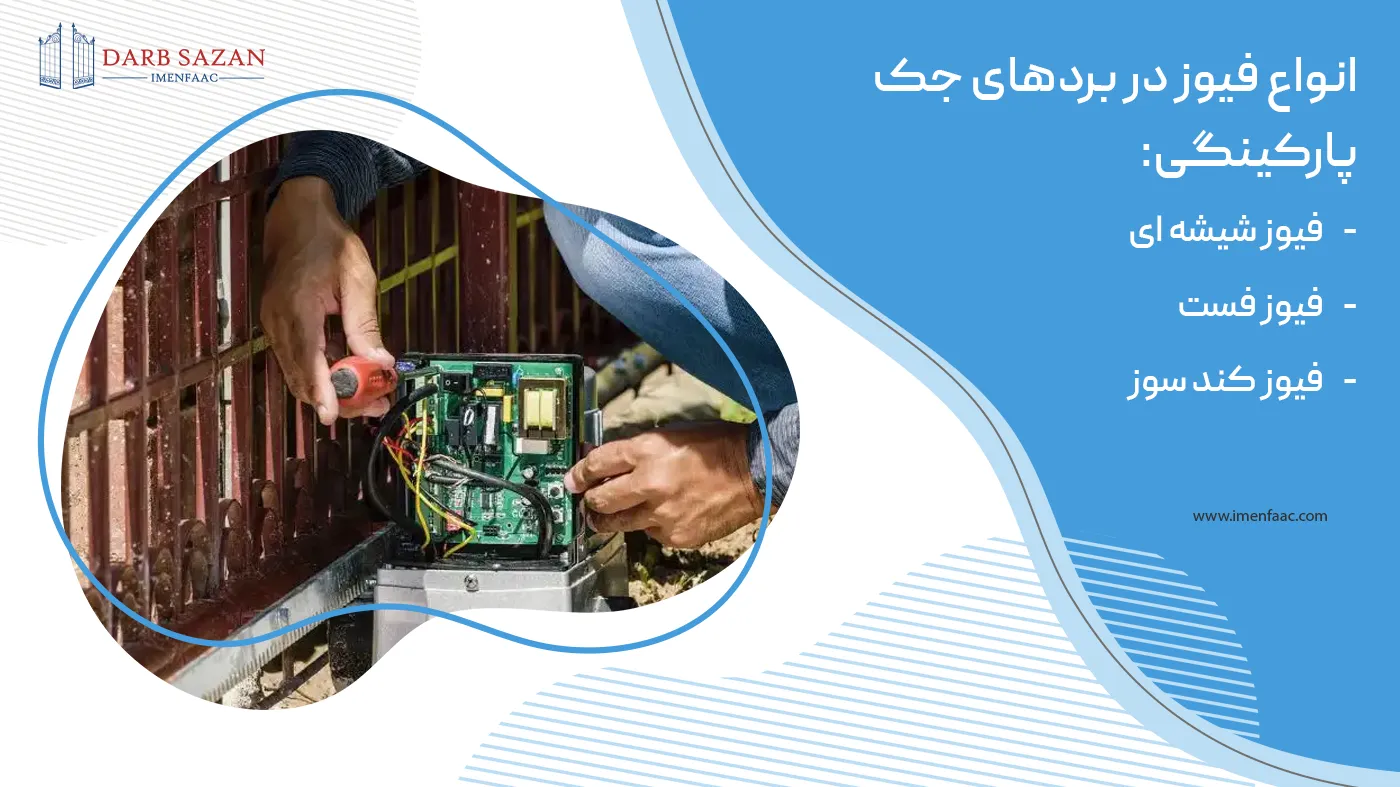

انواع فیوزهایی که معمولاً در برد جک های پارکینگی استفاده می شود عبارتند از:

1. فیوز شیشه ای (Glass Fuse) – متداول ترین نوع در بردهای کنترل؛ در برابر اضافه جریان سریع واکنش نشان می دهد.
2. فیوز فست (Fast Fuse) – مخصوص مدارهای حساس مانند تغذیه برد فرمان.
3. فیوز کندسوز (Slow Fuse) – در مدارهای موتوری که در لحظه استارت جریان زیادی می کشند، کاربرد دارد.

بنابراین نوع فیوز انتخاب شده باید دقیقاً متناسب با توان موتور و مشخصات برد کنترل باشد. استفاده از فیوز نامناسب یکی از عوامل مهم سوختن مکرر آن است.

مقاله مرتبط: تعمیر و خدمات جک پارکینگ بهمراه تعرفه قیمت

نشانه های سوختن فیوز در جک پارکینگ

در بسیاری از مواقع، کاربر متوجه نمی شود که مشکل از فیوز است. اما علائم زیر معمولاً به وضوح نشان می دهد که فیوز مدار دچار آسیب شده است:

• سیستم کاملاً خاموش می شود و هیچ چراغی روی برد روشن نیست.
• ریموت کار نمی کند و موتور هیچ واکنشی ندارد.
• در برخی مدل ها، فیوز در لحظه ی وصل برق اصلی می سوزد.
• صدای ترق کوچک یا بوی سوختگی از برد شنیده یا احساس می شود.

در این حالت اولین اقدام، قطع برق اصلی و بررسی فیوز با مولتی متر در حالت تست بوق (Continuity) است.

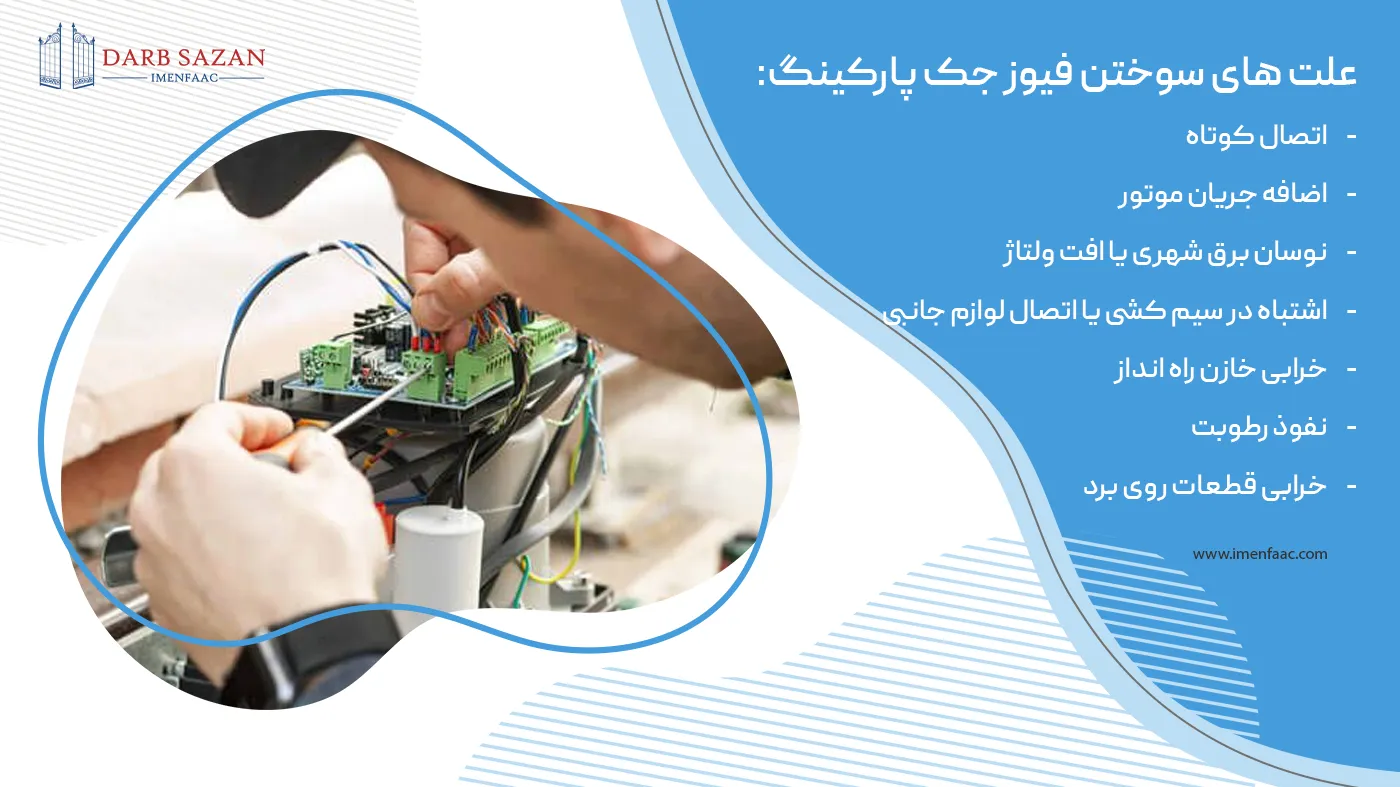

علت های اصلی سوختن فیوز در جک پارکینگ

1. اتصال کوتاه

مهم ترین علت سوختن فیوز، اتصال کوتاه در مدار است. اتصال کوتاه ممکن است در یکی از بخش های زیر اتفاق بیفتد:

• سیم های تغذیه ی موتور (در اثر بریدگی یا له شدگی در مسیر جک ها)
• سیم رابط فتوسل ها یا فلاشر
• سیم کشی داخل جعبه تقسیم یا محل عبور کابل ها در لولا
  در این حالت معمولاً فیوز بلافاصله پس از روشن کردن دستگاه می سوزد. برای تشخیص دقیق، باید با مولتی متر در حالت اهم سنج، مقاومت مسیر خروجی را اندازه گرفت. اگر مقاومت نزدیک به صفر باشد، یعنی مدار اتصال کوتاه دارد.

2. اضافه جریان موتور

موتورهای جک برقی در هنگام استارت، جریان بالایی می کشند. اگر موتور نیم سوز شده باشد یا بلبرینگ ها اصطکاک زیادی ایجاد کنند، میزان جریان مصرفی از حد استاندارد بالاتر می رود و فیوز می سوزد.
این اتفاق معمولاً زمانی رخ می دهد که:

• جک به سختی باز یا بسته می شود (در اثر تنظیم نامناسب بازو یا فشار مکانیکی زیاد روی در)
• لولاهای درب خشک یا زنگ زده هستند
• سیستم در هوای سرد یا در زمان یخ زدگی با مقاومت حرکتی رو به روست

راهکار: با استفاده از مولتی متر یا کلمپ آمپرمتر جریان کاری موتور را در حالت عملکرد اندازه بگیرید. اگر بیشتر از مقدار درج شده روی پلاک موتور باشد، باید علت مکانیکی یا برقی آن را برطرف کنید.

3. نوسان برق شهری یا افت ولتاژ

برخی از جک های پارکینگی به ولتاژ ورودی حساس هستند، به ویژه مدل هایی که از برد کنترل سوئیچینگ استفاده می کنند. نوسان یا افت ولتاژ شدید می تواند باعث کشیده شدن جریان لحظه ای بالا و در نتیجه سوختن فیوز اصلی یا فیوز تغذیه برد شود.
برای پیشگیری از این مشکل:

• از استابلایزر (تثبیت کننده ولتاژ) استفاده کنید.
• اطمینان حاصل کنید که ارت سیستم به درستی نصب شده است.
• سیم فاز و نول را به درستی متصل کنید، زیرا جابجایی آن ها در بعضی بردها باعث خطا در تغذیه می شود.

4. اشتباه در سیم کشی یا اتصال لوازم جانبی

گاهی در هنگام نصب یا تعمیر، سیم های فتوسل، فلاشر، قفل برقی یا ریموت رسیور به اشتباه به پایه های تغذیه ۲۴ ولت یا ۲۳۰ ولت متصل می شوند. این اشتباه ساده باعث اتصال مستقیم برق شهر به مدار فرمان و در نتیجه سوختن فیوز (و حتی برد اصلی) می شود.
برای جلوگیری از چنین خطایی، نقشه سیم کشی جک را با دقت بررسی کرده و از سیم های رنگ بندی استاندارد استفاده کنید.

5. خرابی خازن راه انداز

در جک های پارکینگی ۲۲۰ ولت، خازن راه انداز نقش مهمی در ایجاد گشتاور اولیه دارد. اگر خازن معیوب شود (نشتی یا اتصال داخلی پیدا کند)، موتور در لحظه استارت جریان زیادی می کشد و همین باعث سوختن فیوز می شود.
نشانه ی این ایراد معمولاً این است که موتور به سختی حرکت می کند یا فقط صدای وزوز شنیده می شود. در این حالت باید خازن با ظرفیت مشابه (مثلاً 10µF یا 14µF) تعویض گردد.

6. نفوذ رطوبت و اکسیدشدگی برد

یکی از عوامل پنهان سوختن فیوز، نفوذ رطوبت به داخل تابلو برق جک است. رطوبت باعث اکسید شدن پایه های ترمینال ها یا ایجاد اتصال بین مسیرهای مدار چاپی (PCB) می شود.
راه حل:

• درب تابلو را کاملاً آب بندی کنید.
• از وازلین صنعتی یا اسپری ناهید ۶۰ برای جلوگیری از سولفاته شدن اتصالات استفاده کنید.
• تابلو را در مسیر مستقیم باران یا رطوبت قرار ندهید.

7. خرابی قطعات روی برد کنترل

گاهی فیوز ظاهراً سالم نصب می شود ولی به محض روشن کردن، دوباره می سوزد. در این حالت معمولاً مشکل از دیودهای پل، ترانزیستورهای قدرت مانند TRIAC یا MOSFET  یا ترانس تغذیه است.
تشخیص دقیق این خرابی ها نیاز به بررسی تخصصی با مولتی متر و تست قطعات دارد و بهتر است توسط تعمیرکار مجاز یا مرکز خدمات فنی جک پارکینگ انجام شود.

مقاله پیشنهادی: عوامل کاهش برد ریموت و راهکارهای افزایش آن

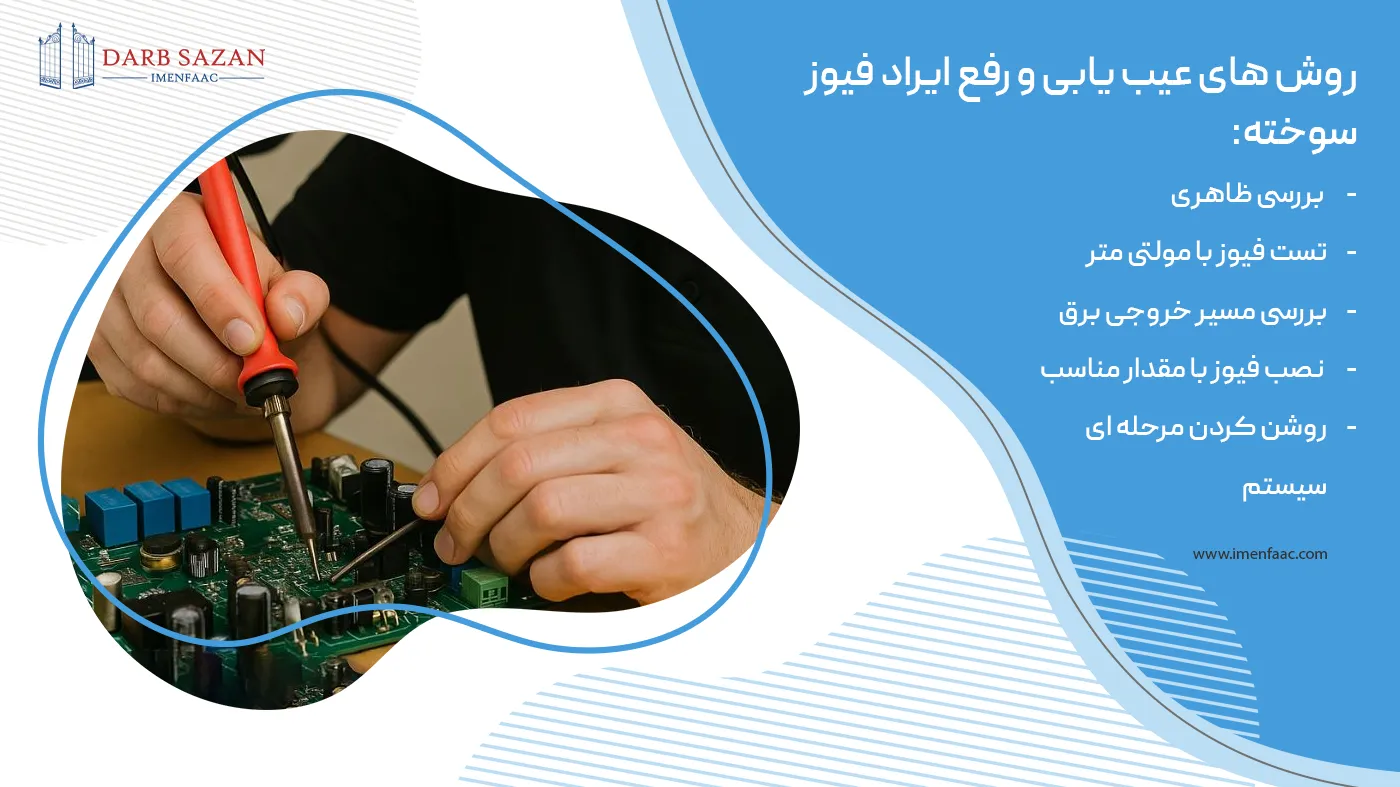

روش های عیب یابی و رفع ایراد فیوز سوخته

گام ۱: بررسی ظاهری

تابلو کنترل را باز کرده و فیوزها را بررسی کنید. فیوز شیشه ای معمولاً قابل مشاهده است؛ اگر سیم داخلی قطع یا سیاه شده باشد، یعنی سوخته است.

گام ۲: تست فیوز با مولتی متر

مولتی متر را روی حالت Continuity یا مقاومت قرار دهید.
اگر صدای بوق شنیده شد یا مقاومت نزدیک صفر بود، فیوز سالم است. در غیر این صورت باید تعویض شود.

گام ۳: بررسی مسیر خروجی برق

قبل از نصب فیوز جدید، مسیر برق به سمت موتور و لوازم جانبی را جدا کنید تا مطمئن شوید اتصال کوتاه وجود ندارد.

گام ۴: نصب فیوز با مقدار مناسب

هرگز از فیوز با آمپراژ بالاتر از مقدار اصلی استفاده نکنید. مثلاً اگر فیوز اصلی ۳ آمپر بوده، نصب فیوز ۵ یا ۱۰ آمپر می تواند برد را بسوزاند.

گام ۵: روشن کردن مرحله ای سیستم

ابتدا برق را وصل کنید و برد را بدون موتور روشن نگه دارید. اگر فیوز نسوخت، به ترتیب موتور، فتوسل و فلاشر را متصل کنید تا منبع ایراد مشخص شود.

اشتباهات رایج در زمان تعویض فیوز

• استفاده از سیم مسی به جای فیوز (خطر آتش سوزی دارد)
• انتخاب فیوز با توان یا نوع نامناسب
• تعویض فیوز بدون بررسی علت سوختن آن
• بی توجهی به اتصال ارت (زمین) سیستم
• بی توجهی به هشدارهای ولتاژ یا صدای غیرعادی موتور پس از تعویض

نکات پیشگیرانه برای جلوگیری از سوختن فیوز

1. بازدید دوره ای تابلو برق و برد کنترل هر شش ماه یک بار
2. تمیزکردن اتصالات و بررسی پیچ های ترمینال
3. استفاده از فیوز با کیفیت و برند معتبر
4. نصب محافظ ولتاژ برای کل مدار
5. عدم استفاده همزمان از وسایل پرمصرف در همان خط برق
6. تنظیم دقیق قدرت گشتاور موتور در منوی برد کنترل
7. بررسی سلامت خازن ها، فتوسل و فلاشر در سرویس های دوره ای

جمع بندی

سوختن فیوز در جک پارکینگ یک ایراد سطحی به نظر می رسد، اما در واقع می تواند نشانه ی وجود عیب جدی تر در مدار، موتور یا سیم کشی باشد. فیوز به عنوان خط دفاعی اول مدار طراحی شده تا از آسیب به قطعات گران تر جلوگیری کند. بنابراین هر بار که فیوز می سوزد، باید علت آن به صورت اصولی بررسی شود.
با رعایت نکات فنی و پیشگیرانه، استفاده از قطعات استاندارد و سرویس های دوره ای، می توان از بروز این مشکل جلوگیری کرد و عمر مفید سیستم جک پارکینگ را چندین برابر افزایش داد.
