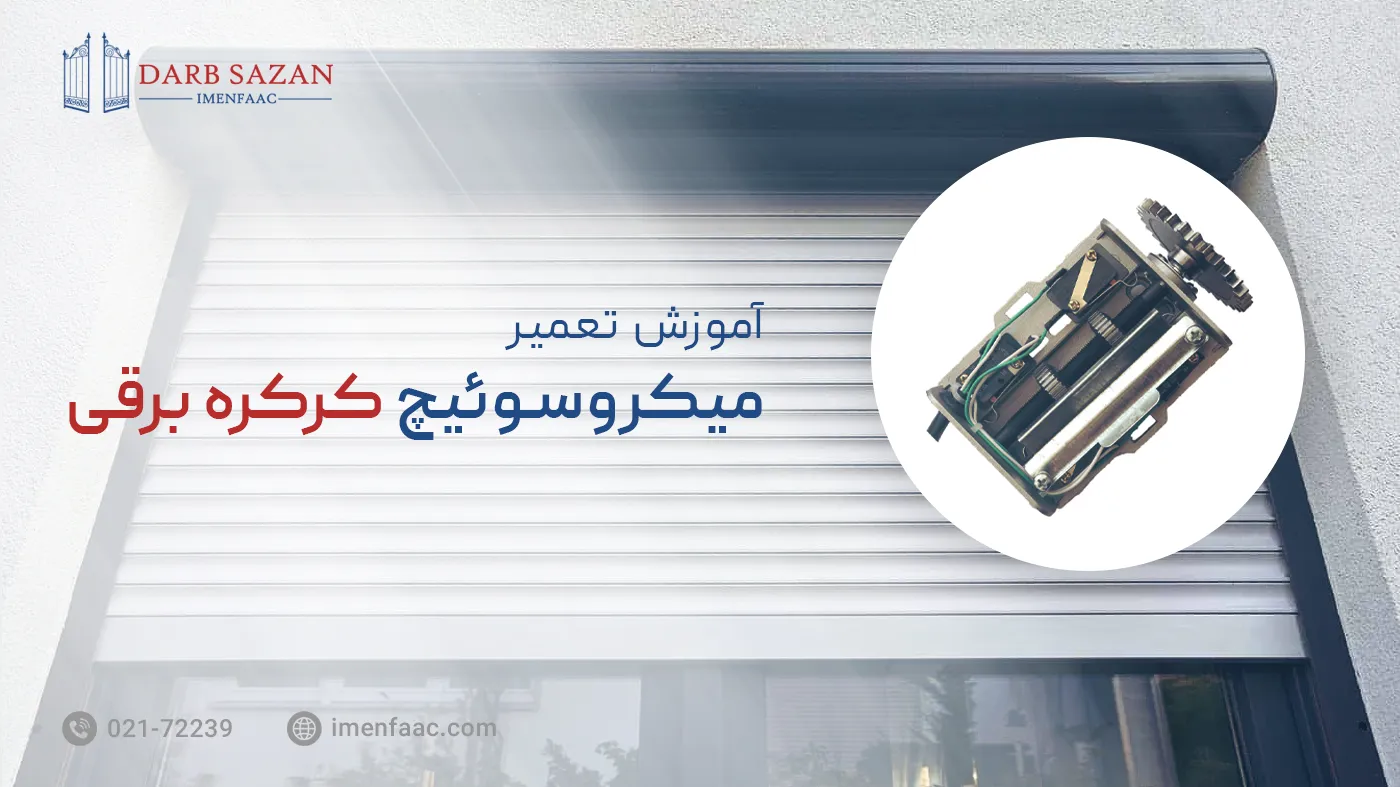

آموزش تعمیر میکروسوئیچ کرکره برقی به صورت گام به گام

🕒 آخرین بروزرسانی: 22 مهر, 1404
میکروسوئیچ کرکره برقی یکی از اجزای حیاتی در عملکرد کرکره های اتوماتیک است. این قطعه کوچک، نقش کلیدی در تعیین نقاط توقف کرکره در بالا و پایین و همچنین ایمنی کاربر ایفا می کند. خرابی میکروسوئیچ می تواند باعث توقف کرکره، حرکت ناقص یا حتی آسیب به موتور شود. در این مقاله، به صورت گام به گام و عملی، نحوه بررسی و تعمیر میکروسوئیچ کرکره برقی را آموزش می دهیم تا بتوانید بدون نگرانی، مشکلات رایج را رفع کنید.
در ادامه این مطلب می خوانید
Toggle۱. ایمنی را رعایت کنید
اولین و مهم ترین مرحله در تعمیر میکروسوئیچ کرکره برقی، رعایت نکات ایمنی است. قبل از هر کاری جریان برق را قطع کنید تا از هرگونه خطر برق گرفتگی یا حرکت ناگهانی کرکره جلوگیری شود. حتی اگر کرکره در حالت دستی هم باشد، موتور هنوز ممکن است در برخی سیستم ها تحت جریان قرار داشته باشد.
استفاده از دستکش ایمنی و کفش مناسب، و اطمینان از این که کرکره در موقعیت امن قرار دارد، ضروری است. حرکت ناگهانی کرکره می تواند به افراد و ابزار آسیب برساند، بنابراین همیشه قبل از دسترسی به قطعات داخلی، ایمنی را در اولویت قرار دهید.
۲. میکروسوئیچ را پیدا کنید
میکروسوئیچ ها معمولاً در دو نقطه اصلی کرکره نصب می شوند:
- حد بالا: وقتی کرکره به بالاترین نقطه حرکت می کند.
- حد پایین: وقتی کرکره به پایین ترین نقطه می رسد.

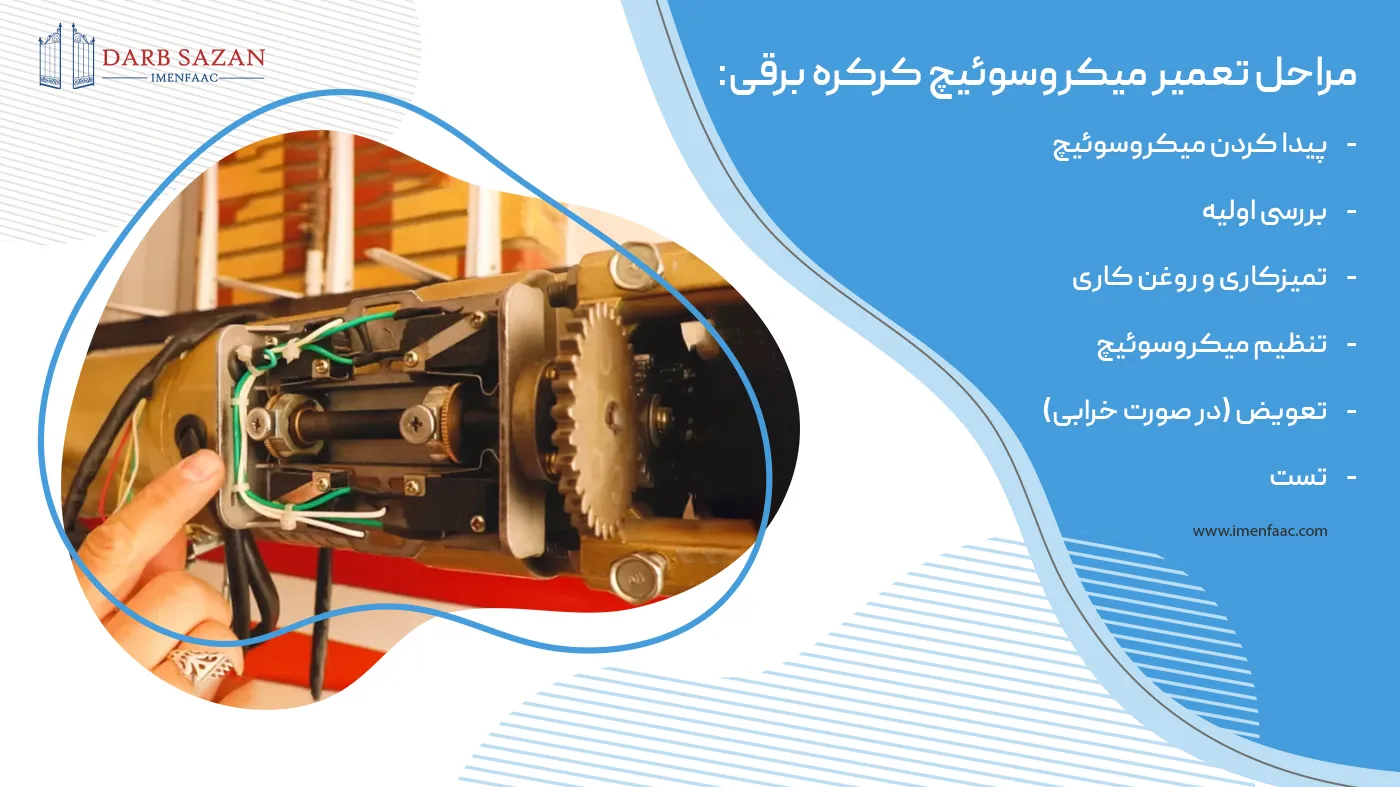

این قطعه کوچک معمولاً روی محور موتور یا در قاب کنار ریل ها نصب شده است و دارای یک اهرم فلزی کوچک یا دکمه فشاری است. شناسایی محل دقیق میکروسوئیچ برای بررسی و تعمیر، اولین گام عملیاتی است.
۳. بررسی اولیه میکروسوئیچ
قبل از اقدام به تعمیر یا تعویض، یک بررسی اولیه انجام دهید:
- آیا میکروسوئیچ شکسته یا خم شده است؟
- پین ها و سیم ها سالم هستند؟
- آیا گرد و خاک یا کمبود روغن باعث اختلال شده است؟
با استفاده از مولتی متر می توانید عملکرد داخلی میکروسوئیچ را تست کنید. برای این کار سیم های میکروسوئیچ را به مولتی متر وصل کرده و اهرم را فشار دهید. اگر اتصال قطع و وصل نمی شود، میکروسوئیچ خراب است و نیاز به تعویض دارد.
مقاله پیشنهادی: با برد درب برقی آب خورده چه کنیم؟
۴. تمیزکاری و روغن کاری
یکی از دلایل رایج خرابی یا عملکرد ناقص میکروسوئیچ، گرد و خاک و عدم روان کاری است. برای تمیزکاری:
- از پارچه خشک یا هوای فشرده استفاده کنید.
- از تماس مستقیم آب یا مایعات استفاده نکنید تا به قطعات الکتریکی آسیب نرسد.
برای روان کاری، یک قطره روغن سبک مکانیکی روی اهرم کافی است. دقت کنید که زیاد روغن نریزید، زیرا ممکن است گرد و غبار بیشتری جذب شود و عملکرد میکروسوئیچ را مختل کند.
۵. تنظیم میکروسوئیچ
میکروسوئیچ ها معمولاً دارای پیچ تنظیم یا اهرم قابل جابجایی هستند. برای تنظیم حد بالا و پایین کرکره:
- کرکره را به آرامی به سمت بالا یا پایین حرکت دهید.
- اهرم میکروسوئیچ را در موقعیتی قرار دهید که موتور دقیقا وقتی کرکره به انتهای مسیر می رسد، قطع شود.
- چند بار حرکت دهید تا مطمئن شوید در هر بار حرکت، کرکره در حد مورد نظر متوقف می شود.
این مرحله اهمیت زیادی دارد، زیرا تنظیم دقیق میکروسوئیچ باعث عملکرد روان موتور و طول عمر کرکره برقی می شود.
مطلب مرتبط پیشنهادی: لیمیت سوئیچ کرکره برقی (تعیین حد بالا و پایین)
۶. تعویض میکروسوئیچ (در صورت خرابی)
اگر بررسی اولیه و تست با مولتی متر نشان دهد که میکروسوئیچ خراب است، باید آن را تعویض کنید. مراحل تعویض به شرح زیر است:
- سیم های قدیمی را با دقت جدا کنید و ترتیب اتصال آن ها را یادداشت کنید.
- میکروسوئیچ خراب را باز کنید.
- میکروسوئیچ جدید را در همان محل نصب کنید.
- سیم ها را به همان ترتیب به میکروسوئیچ جدید متصل کنید.
- عملکرد کرکره و قطع و وصل شدن موتور را تست کنید.
میکروسوئیچ ها معمولاً ارزان هستند و تعویض راحت، بنابراین در اکثر موارد تعویض بهتر از تعمیر قطعات داخلی میکروسوئیچ است.
۷. تست نهایی
پس از تعمیر یا تعویض، جریان برق را وصل کنید و چند بار کرکره را بالا و پایین ببرید. دقت کنید که:
- موتور در حد بالا و پایین دقیقاً متوقف شود.
- حرکت کرکره روان و بدون صدا باشد.
- هیچ اختلال یا تأخیر در عملکرد میکروسوئیچ دیده نشود.
اگر مشکلی مشاهده شد، دوباره مراحل تنظیم میکروسوئیچ یا بررسی سیم ها را انجام دهید.
۸. نکات مهم و پیشگیرانه
برای افزایش طول عمر میکروسوئیچ و جلوگیری از خرابی های مکرر:
- سرویس دوره ای کرکره برقی انجام دهید.
- گرد و غبار روی میکروسوئیچ و ریل ها را به طور منظم تمیز کنید.
- اتصالات سیم ها و پیچ ها را هر چند ماه بررسی کنید تا شل یا خوردگی نداشته باشند.
- از قطعات یدکی اصل و با کیفیت استفاده کنید تا از عملکرد موتور و میکروسوئیچ محافظت شود.
۹. عیب یابی پیشرفته
گاهی حتی پس از تعمیر یا تعویض میکروسوئیچ، مشکلات جزئی رخ می دهد:
- کرکره به آرامی حرکت می کند اما توقف میکروسوئیچ درست نیست → ممکن است مشکل از تنظیم موتور یا سیم کشی باشد.
- کرکره در حد بالا یا پایین گیر می کند → بررسی ریل ها و بلبرینگ ها ضروری است.
- موتور چند ثانیه ای بعد از توقف، دوباره حرکت می کند → بررسی اتصالات میکروسوئیچ و تست با مولتی متر توصیه می شود.
این عیب یابی ها کمک می کند تا مشکلات جزئی به سرعت رفع شوند و از خرابی های بزرگ جلوگیری شود.
نتیجه گیری
تعمیر میکروسوئیچ کرکره برقی یک فرایند ساده اما حیاتی است. با رعایت نکات ایمنی، بررسی اولیه، تمیزکاری، تنظیم دقیق و در صورت نیاز تعویض، می توانید کرکره برقی خود را دوباره روان و ایمن کنید. سرویس دوره ای و استفاده از قطعات با کیفیت، علاوه بر افزایش طول عمر کرکره، از هزینه های اضافی ناشی از خرابی موتور و میکروسوئیچ جلوگیری می کند.
