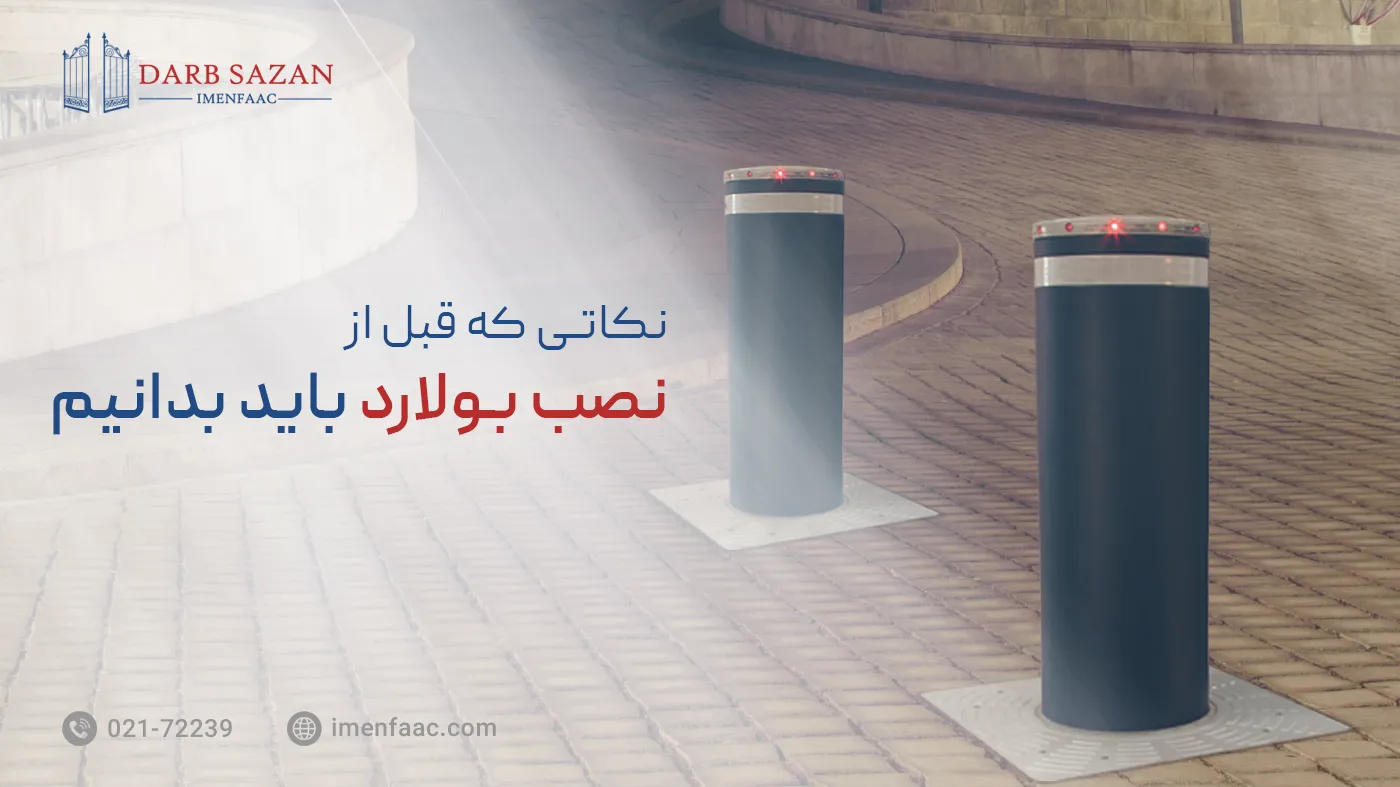

نکاتی که در هنگام نصب راهبند ستونی (بولارد) باید رعایت کرد

انواع راهبند ستونی درب سازان ایمن فک

راهبند دارای انواع مختلفی می باشد که انواع راهبند ستونی را می توان به سه گروه اصلی راهبند اتوماتیک میله ای ، راهبند ستونی  (بولارد) و راهبند صفحه ای (Road Blocker) تقسیم نمود.  توضیح درخصوص مشخصات فنی هریک از این راهبندها در مقاله «انواع راهبند و معرفی آنها» در وبسایت ارائه شده است.  در این مقاله قصد داریم به صورت ویژه مشخصات فنی انواع راهبند ستونی یا بولارد را بررسی نماییم.

راهبندهای ستونی در گروه محصولات امنیتی قرار می گیرند زیرا این قابلیت را دارند که در برابر ضربه مقاومت کرده و مانع از عبور وسیله نقلیه غیر مجاز شوند. بنابراین بیشتر از آنها در محل های با امنیت بالا نظیر سفارتخانه ها و مراکز نظامی و دولتی استفاده می شود.

بخش های اصلی تشکیل دهنده یک راهبند ستونی عبارتند از:

  • استوانه متحرک
  • سیستم محرک یا پیشران
  • مدار فرمان
  • محفظه قرارگیری تجهیزات

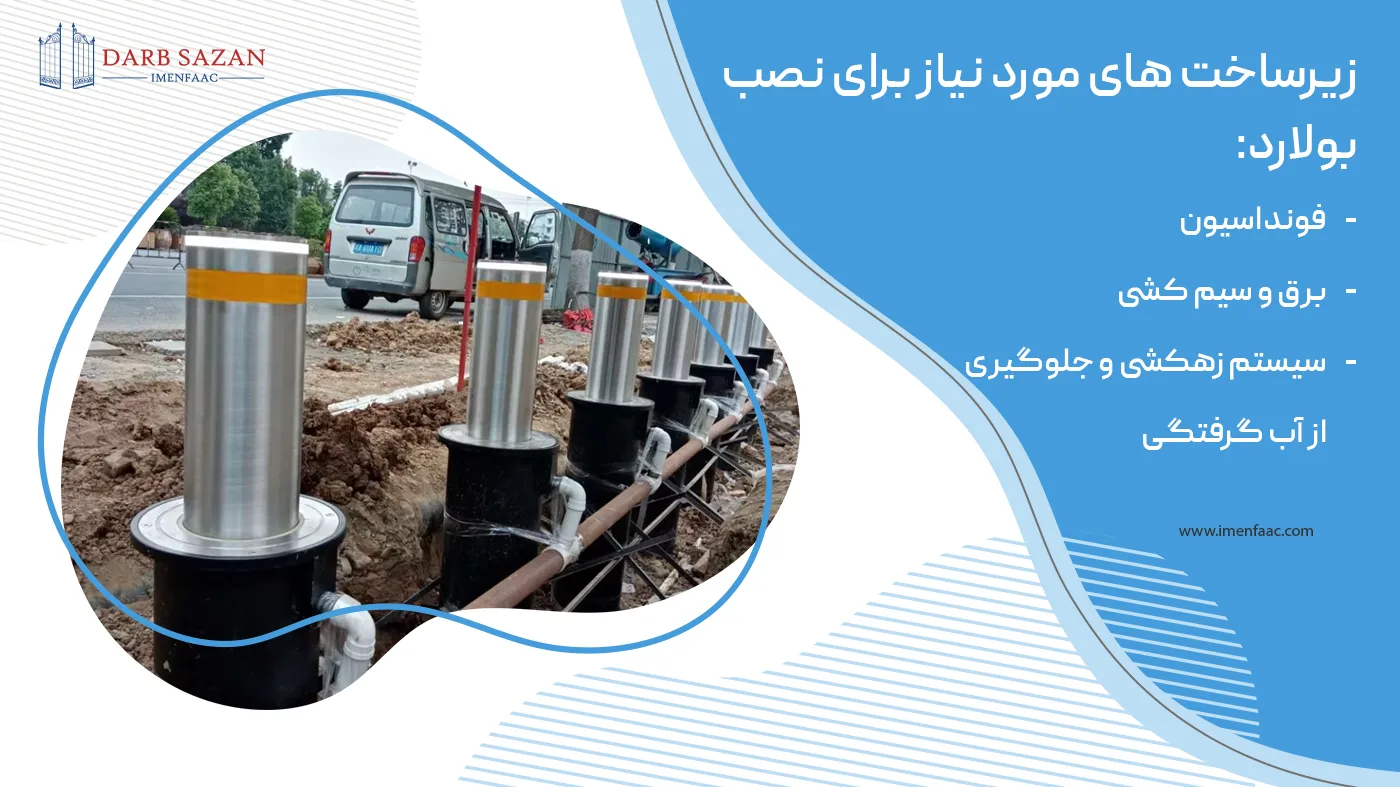

تمامی قطعات و تجهیزات مکانیکی مربوط به بخش محرک در فظای خالی داخلی استوانه متحرک بولارد جانمایی میشود و کل این مجموعه درون محفظه مخصوصی در داخل زمین کار گذاشته میشود. حفره ای که در داخل زمین برای نصب بولارد کنده میشود باید دارای ابعاد و عمق مشخصی باشد تا بتوان راهبند ستونی را به درستی در آن قرار داد و اطراف آن را به کمک بتن پر کرد تا راهنبد ستونی در محل خود ثابت و بدون حرکت قرار بگیرد. مدار فرمان در خارج از محفظه بولارد قرار دارد و معمولا در اتاق نگهبانی یا اتاق کنترل نصب شده و به کمک سیم به محفظه بولارد متصل میشود. با صدور فرمان حرکت از مدار فرمان، استوانه متحرک به سمت بالا حرکت کرده و به صورت یک مانع در برابر عبور خودرو قرار میگیرد.

راهبند ستونی درب سازان ایمن فک

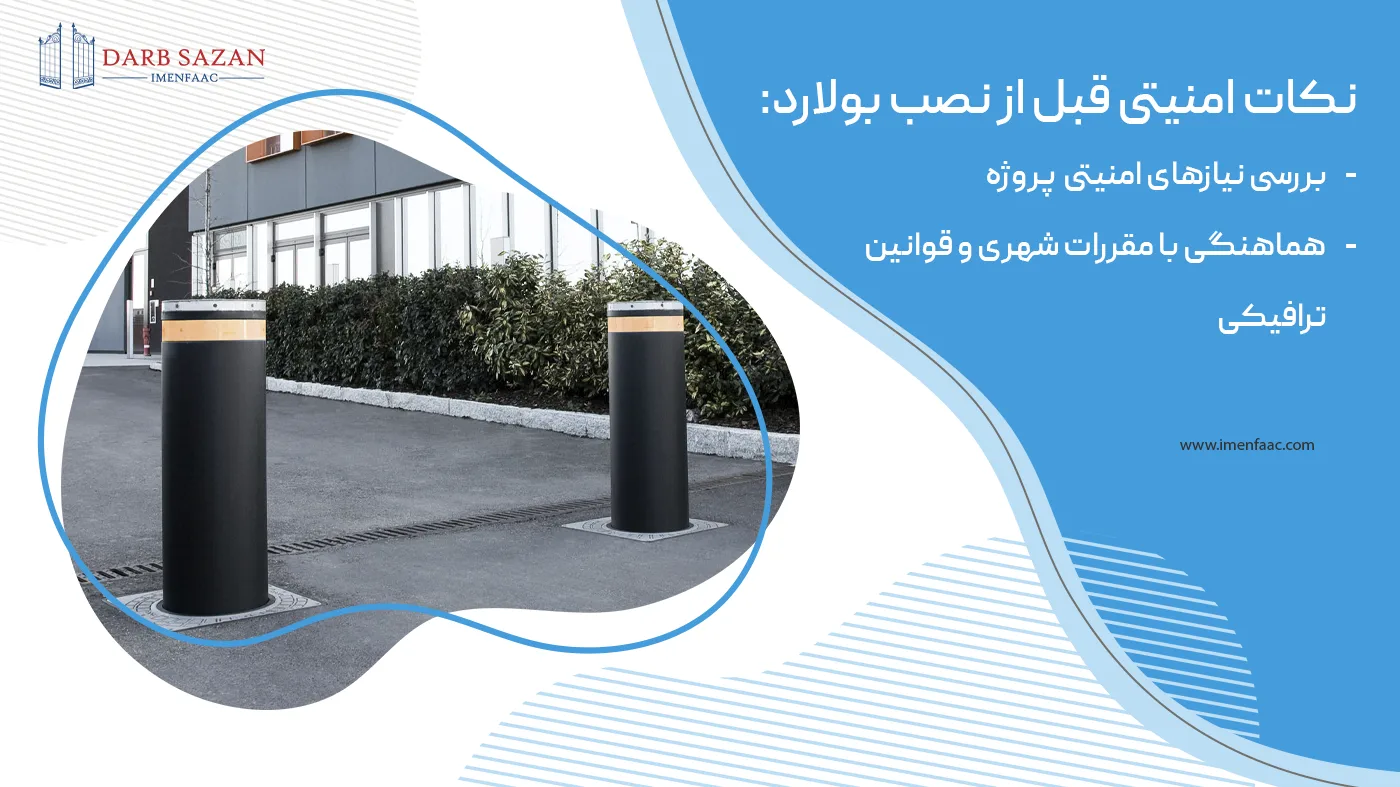

هنگام نصب راهبند ستونی (بولارد اتوماتیک)، باید به چندین نکته مهم توجه کرد تا کارایی و امنیت این ابزار به حداکثر برسد. در زیر، مواردی که باید هنگام نصب راهبند ستونی رعایت شود، به صورت نکته به نکته آورده شده است:

انتخاب محل مناسب نصب: اولین گام در نصب راهبند ستونی، انتخاب محل مناسب است. این محل باید به گونه‌ای انتخاب شود که راهبند بتواند به طور مؤثر دسترسی را کنترل کند و از ورود غیرمجاز وسایل نقلیه جلوگیری نماید. همچنین، باید به محیط اطراف و زیرساخت‌های موجود مانند کابل‌های زیرزمینی، لوله‌ها و دیگر تاسیسات دقت شود.

تأمین فضای کافی برای پایه‌گذاری: نصب بولاردها نیاز به حفاری و ایجاد فضای کافی برای پایه‌گذاری دارد. باید مطمئن شوید که فضای مورد نیاز برای نصب پایه و سیستم هیدرولیک یا الکترومکانیکی به اندازه کافی وجود دارد و هیچ مانعی در مسیر حفاری وجود ندارد.

بررسی زیرساخت‌های موجود: قبل از نصب، باید تمامی زیرساخت‌های موجود از جمله سیستم‌های الکتریکی، لوله‌کشی و کابل‌های مخابراتی بررسی شوند تا از عدم تداخل آن‌ها با محل نصب بولارد اطمینان حاصل شود. این بررسی به جلوگیری از آسیب به زیرساخت‌های موجود و اطمینان از ایمنی در طول نصب کمک می‌کند.

تأمین سیستم برق‌رسانی مطمئن: راهبندهای ستونی اتوماتیک نیاز به برق دارند. بنابراین، باید اطمینان حاصل شود که سیستم برق‌رسانی به طور پایدار و مطمئن به بولاردها متصل است. استفاده از کابل‌های مقاوم در برابر شرایط محیطی و نصب صحیح تابلوهای برق و محافظت از آن‌ها بسیار مهم است.

بررسی سطح زمین و تثبیت محل نصب: سطح زمین محل نصب باید صاف و پایدار باشد. زمین ناپایدار می‌تواند باعث کاهش کارایی و حتی خرابی بولاردها شود. باید مطمئن شوید که زمین زیر بولاردها محکم است و در صورت نیاز، از بتن‌ریزی برای تثبیت بیشتر استفاده کنید.

توجه به ترافیک و جریان عبور و مرور: هنگام نصب، باید به جریان ترافیک و عبور و مرور افراد و وسایل نقلیه در محل توجه شود. نصب بولاردها نباید باعث ایجاد اختلال در ترافیک یا مانع از عبور و مرور افراد شود. همچنین، باید محل نصب به گونه‌ای انتخاب شود که بولاردها بتوانند به طور کامل وظیفه خود را انجام دهند بدون اینکه به جریان ترافیک آسیب برسانند.

رعایت استانداردهای ایمنی: نصب راهبندهای ستونی باید مطابق با استانداردهای ایمنی ملی و بین‌المللی انجام شود. این استانداردها شامل ابعاد بولارد، فاصله نصب، ارتفاع، و سایر مشخصات فنی می‌باشند که باید به دقت رعایت شوند تا ایمنی کاربران و خودروها تضمین شود.

آزمایش و تست عملکرد بولاردها: پس از نصب، باید بولاردها به دقت آزمایش شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود. این آزمایش‌ها شامل بالا و پایین رفتن بولاردها، عملکرد سیستم‌های هیدرولیک و الکترونیکی، و پاسخ‌دهی به سیستم‌های کنترل دسترسی است.

تأمین دسترسی به سیستم‌های کنترل و نگهداری: باید مکان مناسبی برای قرارگیری سیستم‌های کنترل و تجهیزات نگهداری در نزدیکی بولاردها فراهم شود تا در صورت نیاز به تعمیرات یا نگهداری، دسترسی به آن‌ها آسان باشد. همچنین، تجهیزات کنترل باید در محلی نصب شوند که در دسترس عموم نباشند و تنها افراد مجاز بتوانند به آن‌ها دسترسی داشته باشند.

آموزش کاربران و اپراتورها: پس از نصب، کاربران و اپراتورهایی که مسئولیت کنترل بولاردها را دارند، باید به درستی آموزش ببینند. این آموزش‌ها شامل نحوه عملکرد سیستم، روش‌های اضطراری برای توقف عملکرد بولاردها، و راه‌های تعمیر و نگهداری اولیه است.

نصب علائم هشداردهنده و روشنایی مناسب: باید در اطراف بولاردهای نصب شده علائم هشداردهنده نصب شود تا رانندگان و عابران پیاده از وجود بولاردها آگاه شوند. همچنین، در صورت نصب در مناطق با دید کم یا در شب، تأمین روشنایی مناسب برای افزایش دید و جلوگیری از تصادفات ضروری است.

بررسی دوره‌ای و نگهداری منظم: بعد از نصب، باید برنامه‌ای برای بررسی دوره‌ای و نگهداری منظم بولاردها تدوین شود. این شامل بررسی عملکرد سیستم‌های هیدرولیک یا الکترومکانیکی، تأمین روغن‌کاری قطعات متحرک، و اطمینان از عملکرد صحیح سیستم‌های کنترل دسترسی است.

ملاحظات محیطی: در هنگام نصب، باید به شرایط محیطی مانند دما، رطوبت و شرایط جوی توجه شود. بولاردها باید به گونه‌ای انتخاب و نصب شوند که در شرایط سخت محیطی نیز عملکرد خود را حفظ کنند. برای مناطق با آب‌وهوای مرطوب یا بارانی، باید از بولاردهایی با مقاومت بالا در برابر زنگ‌زدگی استفاده شود.

در نظر گرفتن تاثیرات روی دسترسی افراد با نیازهای ویژه: هنگام نصب راهبندهای ستونی، باید به دسترسی افراد با نیازهای ویژه توجه شود. نباید نصب این تجهیزات باعث ایجاد محدودیت یا مانع برای این افراد شود و باید اقدامات لازم برای دسترسی آسان آن‌ها به محل‌های مورد نظر انجام شود.

رعایت این نکات هنگام نصب راهبند ستونی اتوماتیک می‌تواند به بهبود عملکرد، افزایش ایمنی و طول عمر این سیستم‌ها کمک کرده و بهره‌وری و کارایی آن‌ها را در مدیریت تردد و کنترل دسترسی به حداکثر برساند.

ابعاد فنداسیون و کیفیت بتن استفاده شده در آن تاثیر مستقیم بر مقاومت بولارد در برابر ضربه دارد زیرا در صورتی که فنداسون مناسب برای راهبند ستونی استفاده نشود، بولارد در اثر ضربه از محل خود خارج شده و عملکرد مورد انتظار را نخواد داشت. نکته مهم دیگر در فنداسون بولارد قابلیت جذب آب می باشد. در هنگام ساخت فنداسون، تست های مشخصی انجام می شود تا از جذب شدن آب بارندگی و عدم آسیب به تجهیزات مکانیکی اطمینان حاصل شود. درصورتی که میزان جذب آب توسط خاک کمتر از حد استاندارد باشد، کانال های زیر سطحی برای انتقال آب در زیر حفره بولارد ساخته می شوند.

نصب راهبند ستونی درب سازان ایمن فک

انواع راهبند ستونی براساس قدرت تحمل ضربه در کلاس هاس مختلف طبقه بندی می شوند. به طور کلی میتوان بولاردها را به دو گروه : راهبند ستونی معمولی و راهبند ستونی ضدتروریست تقسیم نمود.

در راهبند های ستونی معمولی، استوانه متحرک ضخامتی در حدود ۴ تا ۵ میلی متر داشته و مقاومتی در برابر ضربه خودورهای سواری با سرعت ۶۰ تا ۸۰ کیلوکتر برساعت از خود نشان می دهند. اما راهبندهای ستونی ضدتروریست دارای استوانه متحرک ضخیم تر (حدود ۱۰ تا ۱۲ میلی متر) و سیستم محرک قوی تری می باشند. بولاردهای ضدتروریست در برابر ضربه حاصل از برخورد خودروهای سنگین (کامیون) با سرعت ۶۰ تا ۷۰ کیلوکتر بر ساعت مقاومت می کنند. البته ابعاد فنداسیون راهبند ستونی ضدتروریست بزرگتر از نوع معمولی بوده و از بتن مسلح (دارای میلگرد آرماتوربندی شده)‌ در ساخت فنداسون آن استفاده می شود تا استحکام لازم در برابر برخوردهای شدید را داشته باشد.

ویدئوی تست راهبند ضد تروریستی

از نظر سیستم محرک راهبندهای ستونی را می توان به دو گروه هیدرولیک و الکترومکانیک تقسیم نمود. در بولاردهای الکترومکانیک، حرکت نیروی پیشران به کمک یک موتور الکتریکی و گیربکس و شفت ماردون به استوانه متحرک منتقل شده و حرکتی خطی به سمت بالا و پایین را در آن ایجاد میکند. در مدل هیدرولیک از نیروی حاصل از فشار روغن برای حرکت استوانه متحرک استفاده می شود. در راهبندهای ستونی هیدرولیک مجموعه محفظه روغن و موتور و پمپ هیدرولیک در فضای داخل استوانه متحرک جانمایی می شود. روغن خروجی پمپ با فشار بالا به یک سیلندر منتقل شده و با حرکت دادن پیستون داخل این سیلندر، حرکت خطی استوانه متحرک ایجاد می شود. تعدادی سنسور نیز به منظرو تشحیص وضعیت بولار در ابتدا و انتهای کورس حرکتی استوانه متحرک قرار داده می شوند و به این ترتیب اطلاعات لازم در مورد عملکرد سیستم محرک راهبند ستونی به مدار فرمان منتقل می شود. راهبندهای ستونی مکانیک به علت هزینه تعمیر و نگهداری بالا و طول عمر پایین امروزه کمتر مورد استفاده قرار می گیرد و راهبندهای ستونی هیدرولیک جایگزین آنها شده است. از جمله مزایای راهبند ستونی هدرولیک تعداد تردد بالا، کارکرد ایمن و بی صدا و هزینه تعمیر و نگهداری پایین می باشد.

کمپانی FAAC ایتالیا سازنده انواع راهبند ستونی هیدرولیک می باشد. محصولات این شرکت در بسیاری از کشورها و در شرایط آب و هوایی مختلف نصب شده و مورد استفاده قرار می گیرد. انواع بولاردهای FAAC برای استفاده در مناطق شهری، نظامی و امنیتی مورد استفاده قرار میگیرند و برحسب شرایط محل نصب می توان مدل مناسب را انتخاب نمود.

همچنین جهت نصب و راه اندازی و نگهداری انواع راهبند ستونی می توان با تکنسین های دوره دیده دورژانس با شماره 02172239 در تماس باشید.

راهبند ستونی FAAC مدل J355 (ضد تروریستی)

1,495,000,000 تومان
  • میزان تردد نامحدود ( مناسب مصارف امنیتی – کنترل تردد )
  • ارتفاع ستون از سطح زمین 1000 میلی متر
  • سیلندر فولادی به قطر 355 میلی متر و ضخامت استیل سیلندر 16 میلی متر
  • بدنه راهبند ستونی از جنس استیل

راهبند ستونی FAAC مدل J275 (کنترل تردد)

441,000,000 تومان
  • تعداد تردد نامحدود ( مناسب مصارف امنیتی – کنترل تردد )
  • ارتفاع ستون از سطح زمین 800 میلی متر
  • سیلندر فولادی به قطر 275 میلی متر و ضخامت سیلندر 7 میلی متر
  • در دو مدل رنگی و استیل
