اندکپ کرکره برقی چیست و چه وظیفه ای دارد؟

اندکپ کرکره برقی

🕒 آخرین بروزرسانی: 21 مهر, 1404

کرکره برقی از مجموعه ای از قطعات مکانیکی و الکتریکی تشکیل شده است که هماهنگ با یکدیگر کار می کنند تا حرکت بالا و پایین تیغه ها به صورت خودکار انجام شود. در میان این قطعات، اندکپ (End Cap) یکی از اجزای کوچک اما بسیار حیاتی محسوب می شود که نقش مهمی در انتقال نیرو، تثبیت محور، و عملکرد نرم کرکره دارد. اگر چه در نگاه اول اندکپ قطعه ای ساده به نظر می رسد، اما در واقع یکی از اجزایی است که بدون آن کل سیستم کرکره قادر به کار کردن نخواهد بود. در این مقاله به طور کامل بررسی می کنیم که اندکپ کرکره برقی چیست، چه وظیفه ای دارد، انواع آن کدام است و در انتخاب آن باید به چه نکاتی توجه کرد.

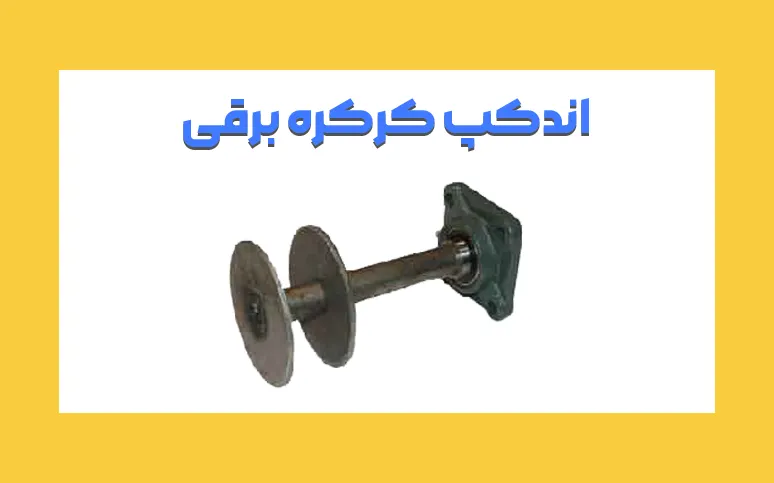

اندکپ کرکره برقی چیست؟

واژه ی «اندکپ» (End Cap) به معنی “درپوش انتهایی” است. این قطعه معمولاً در دو طرف لوله ی مرکزی کرکره (شفت یا محور چرخش) نصب می شود و وظیفه دارد لوله را به صفحه ی پلیت یا براکت های نگهدارنده متصل کند.

اندکپ ها معمولاً از فلز (فولاد، آلومینیوم یا چدن) یا پلاستیک فشرده ساخته می شوند و بسته به نوع موتور کرکره (توبولار یا ساید) طراحی متفاوتی دارند. این قطعه در کنار «آداپتور»، «بلبرینگ» و «صفحه پلیت»، نقش اصلی را در پایداری شفت و انتقال نیروی موتور به لوله ایفا می کند.

به زبان ساده تر، اندکپ همان چیزی است که باعث می شود لوله در جای خود بچرخد، اما هم زمان تعادل و مرکزیت خود را حفظ کند.

وظیفه اندکپ در کرکره برقی

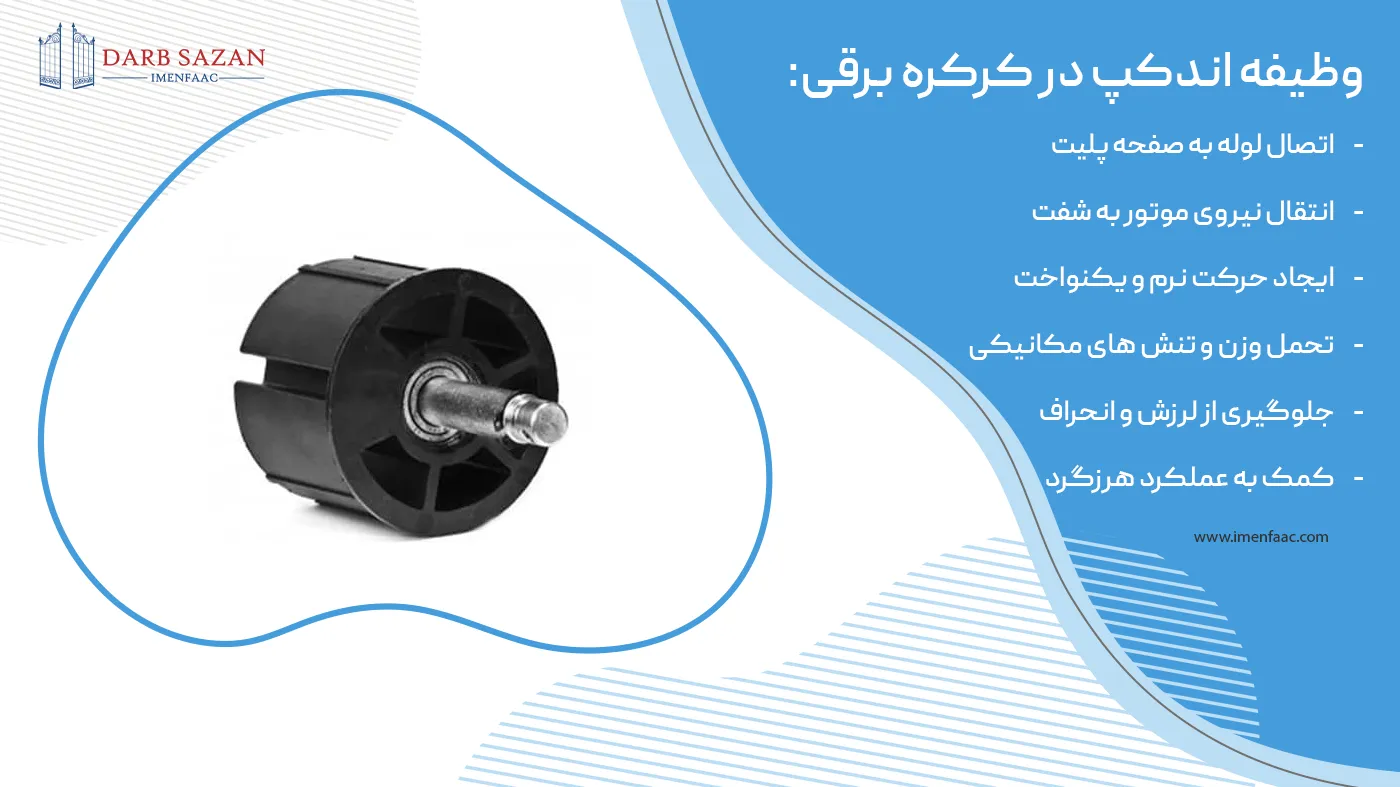

وظیفه اندکپ در کرکره برقی

اندکپ چندین نقش مکانیکی و فنی را هم زمان بر عهده دارد که در ادامه به مهم ترین آن ها می پردازیم:

  1. اتصال لوله به صفحه پلیت

اندکپ رابط میان لوله و پایه های کرکره (صفحات پلیت) است. این اتصال باید کاملاً محکم و دقیق باشد تا هنگام چرخش لوله هیچ گونه لقی، لرزش یا انحرافی رخ ندهد. در واقع اندکپ وظیفه دارد مرکز ثقل چرخش لوله را تثبیت کند.

  1. انتقال نیروی موتور به شفت

در کرکره هایی که از موتور توبولار استفاده می کنند، اندکپ در سمت مقابل موتور قرار می گیرد و با آداپتور، نیروی چرخشی موتور را به لوله منتقل می کند.
در سیستم های ساید نیز شفت موتور و اندکپ توسط خار یا محور متصل به یکدیگر هستند تا گشتاور تولیدشده از موتور، مستقیماً به لوله منتقل شود.

  1. ایجاد حرکت نرم و یکنواخت

وجود بلبرینگ یا یاتاقان در داخل اندکپ باعث می شود لوله هنگام چرخش، حرکت نرم و روانی داشته باشد و از ایجاد صدای زیاد یا لرزش جلوگیری شود. این ویژگی در کرکره های سنگین بسیار اهمیت دارد، زیرا کاهش اصطکاک باعث افزایش طول عمر موتور و شفت می شود.

  1. تحمل وزن و تنش های مکانیکی

تیغه های کرکره معمولاً وزن قابل توجهی دارند. اندکپ با کمک پلیت ها و یاتاقان ها، این بار را به صورت متعادل بین دو سمت لوله توزیع می کند. به همین دلیل کیفیت و دقت ساخت اندکپ در دوام کل سیستم تأثیر زیادی دارد.

  1. جلوگیری از لرزش و انحراف محور

وقتی کرکره بالا یا پایین می رود، شفت درون پایه ها می چرخد. اگر اندکپ کیفیت کافی نداشته باشد، محور از مرکز خارج شده و کرکره به مرور زمان تاب برمی دارد. اندکپ مناسب مانع از این انحراف می شود و محور را دقیق در راستای عمودی نگه می دارد.

  1. کمک به عملکرد هرزگرد

در برخی مدل ها، اندکپ قابلیت هرزگرد دارد؛ به این معنی که هنگام حرکت معکوس، محور را آزاد می کند تا فشار از روی موتور و لوله کاسته شود. این قابلیت بیشتر در کرکره های صنعتی یا ساید سنگین دیده می شود.

انواع اندکپ کرکره برقی

اندکپ ها از نظر جنس، طراحی و نوع کاربرد به چند گروه اصلی تقسیم می شوند:

  1. از نظر جنس ساخت

الف) اندکپ پلاستیکی

این نوع معمولاً از جنس PVC یا نایلون فشرده ساخته می شود و برای کرکره های سبک تر با موتور توبولار مناسب است. مزیت آن وزن کم و قیمت پایین است، اما در مقابل فشار یا بار سنگین ممکن است زودتر دچار شکستگی شود.

ب) اندکپ فلزی

در پروژه هایی با کرکره های سنگین یا موتور ساید، اندکپ فلزی ترجیح داده می شود. این مدل مقاومت بالایی در برابر فشار و ضربه دارد و برای محیط های صنعتی یا پرتردد گزینه ی بهتری است. در مدل های باکیفیت تر، از فلز گالوانیزه یا آلومینیوم ضد زنگ استفاده می شود تا دوام بیشتری در برابر رطوبت و زنگ زدگی داشته باشد.

  1. از نظر طراحی و ساختار

الف) اندکپ ساده

فاقد بلبرینگ است و بیشتر برای کرکره های کوچک و سبک مورد استفاده قرار می گیرد.

ب) اندکپ بلبرینگ دار

درون آن یک یا دو بلبرینگ قرار دارد تا حرکت محور روان تر انجام شود. این مدل اصطکاک را به حداقل می رساند و برای موتورهای پرقدرت یا کرکره های سنگین ضروری است.

ج) اندکپ تک بلبرینگ و دو بلبرینگ

در مدل های حرفه ای تر، اندکپ دو بلبرینگ دارد که تحمل بار آن را دو برابر می کند. این مدل در کرکره های صنعتی، فروشگاه های بزرگ و ورودی سوله ها کاربرد دارد.

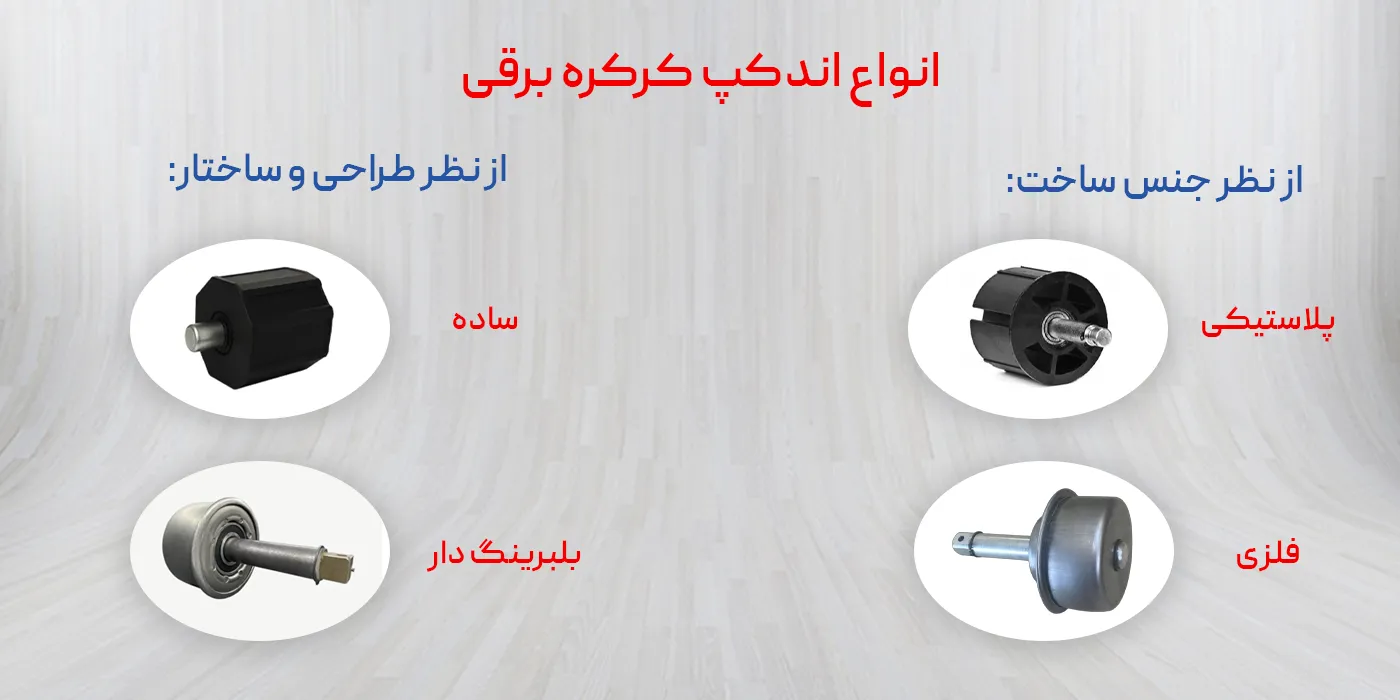

انواع اندکپ کرکره برقی

محل نصب اندکپ در کرکره برقی

اندکپ معمولاً در دو انتهای لوله (شفت) نصب می شود:

  • در سمت موتور، اندکپ به آداپتور یا گیربکس موتور متصل است.
  • در سمت مقابل، اندکپ روی بلبرینگ یا پایه پلیت سوار می شود تا حرکت چرخشی را پشتیبانی کند.

در کرکره های ساید، اندازه و فرم اندکپ معمولاً بزرگ تر است تا بتواند وزن تیغه ها و نیروی موتور را تحمل کند. در کرکره های توبولار، این قطعه کوچک تر و فشرده تر است و درون شفت جای می گیرد.

نشانه های خرابی اندکپ

اندکپ در معرض تنش های مکانیکی دائمی است، بنابراین با گذشت زمان ممکن است دچار فرسودگی شود. برخی از علائم خرابی آن عبارت اند از:

  • صدای غیرعادی هنگام حرکت کرکره
  • لرزش محور یا حرکت ناهماهنگ تیغه ها
  • لقی و شل شدن شفت
  • توقف ناگهانی کرکره در میانه مسیر
  • ایجاد اصطکاک زیاد یا سایش فلز به فلز

در چنین مواقعی بهتر است اندکپ بازدید شود و در صورت نیاز تعویض گردد. در مراکز خدمات تخصصی مانند دورژانس (واحد خدمات پس از فروش ایمن فک)، این قطعه توسط تکنسین ها بررسی و در صورت خرابی با نمونه اصلی تعویض می شود.

نکات مهم در انتخاب اندکپ مناسب

انتخاب اندکپ باید متناسب با نوع موتور، وزن تیغه ها، قطر لوله و شرایط کاری باشد. در هنگام انتخاب، موارد زیر را حتماً در نظر بگیرید:

  1. سازگاری با نوع موتور (ساید یا توبولار)
  2. جنس بدنه و مقاومت مکانیکی در برابر فشار
  3. کیفیت بلبرینگ داخلی
  4. مقاومت در برابر زنگ زدگی (در مناطق مرطوب)
  5. تناسب با قطر شفت و مدل پلیت مورد استفاده

در صورتی که اندکپ نامناسب استفاده شود، فشار اضافی به موتور و لوله وارد شده و ممکن است در مدت کوتاهی منجر به خرابی جدی شود. اندکپ باکیفیت، علاوه بر افزایش دوام کل سیستم، تأثیر مستقیمی بر کارکرد نرم و بی صدای کرکره دارد.

جمع بندی

اندکپ کرکره برقی شاید در ظاهر قطعه ای کوچک به نظر برسد، اما از نظر عملکردی یکی از حیاتی ترین اجزای سیستم محسوب می شود. این قطعه وظیفه دارد لوله ی اصلی کرکره را در جای خود ثابت نگه دارد، نیروی موتور را منتقل کند و از بروز لرزش و انحراف جلوگیری نماید.

انتخاب اندکپ مناسب، استفاده از برندهای معتبر و سرویس منظم آن، تضمین کننده ی عملکرد روان و بی صدا و افزایش طول عمر کل سیستم کرکره برقی است.
