فیلم و PDF آموزش کامل راهنمای نصب درب اتوماتیک GBAT300/GBAT400 FAAC

[vc_row css=”.vc_custom_1541419912969{border-radius: 15px !important;}”][vc_column][vc_column_text]

فیلم و PDF آموزش کامل راهنمای نصب درب اتوماتیک GBAT300/GBAT400 FAAC

[/vc_column_text][vc_row_inner css=”.vc_custom_1541479553021{border: 2px solid rgba(129,215,66,0.24) !important;border-radius: 15px !important;}”][vc_column_inner][vc_column_text]

۱) نصب مکانیکی

  ۱-۱) ابعاد دستگاه

  ۱-۲) نصب ته جک

  ۱-۳) نصب پلیت سرجک

۲) دانلود فیلم تنظیمات مرکزکنترل GBAT300 – GBAT400 ) ۴۵۲ )

۳) تنظیمات برد الکترونیکی

۴) تنظیمات دیپ سوییچ

۵) ست کردن ریموت و رسیور

۶) راه اندازی دستگاه

۷) دانلود PDF راهنمای نصب درب اتوماتیک GBAT300 GBAT400 FAAC

[/vc_column_text][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row css=”.vc_custom_1541419753047{border-radius: 15px !important;}”][vc_column][vc_column_text]

۱) نصب مکانیکی

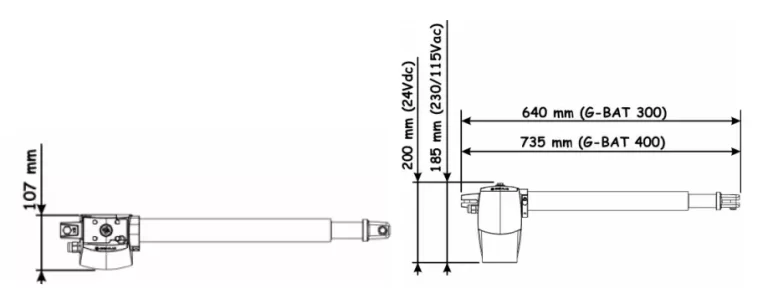

۱-۱) ابعاد دستگاه

بخش های اصلی جک هیدرولیک جنیوس مدل GBAT400 و GBAT400 در شکل زیر نشان داده شده است .

[/vc_column_text][vc_single_image image=”6571″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

۱-۲) نصب ته جک

 در هنگام نصب ته جک فاصله پین ته جک تا لولا باید مطابق شکل زیر رعایت شود. این فاصله با پارامترهای aو bدر شکل زیر مشخص شده است

[/vc_column_text][vc_single_image image=”6572″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

 در صورت نیاز به کندن دیوار برای نصب ته جک حداقل ابعاد تخریب در شکل زیر نشان داده شده است

[/vc_column_text][vc_single_image image=”6573″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

 برای نصب ته جک می توان از پیچ یا جوش استفاده نمود.

[/vc_column_text][vc_single_image image=”6574″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

۱-۳) نصب پلیت سرجک

برای نصب سرجک ابتدا جک را خلاص کنید و شفت آن را به صورت کامل جمع کنید سپس درب را تا زاویه موردنظر باز نمایید، سرجک را روی درب قرار داده و محل قرارگیری آن را علامت بزنید. با انجام این کار حرکت درب در هنگام باز شدن محدود به بازه تعیین شده توسط نصاب می باشد و از حرکت بیش از حد درب و برخورد آن با دیوار پیشگیری می شود. در انتها جک را به کمک پین و خار به پایه سرجک متصل نمایید. در هنگام نصب جک حتما از تراز بودن آن اطمینان حاصل کنید

[/vc_column_text][vc_single_image image=”6575″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

۲) دانلود فیلم تنظیمات مرکزکنترل GBAT300 – GBAT400 ) ۴۵۲ )

[videojs_video url=”https://imenfaac.com/faac/wp-content/video/amoozesh/452.mp4″ preload=”metadata” poster=”https://imenfaac.com/faac/wp-content/uploads/452.jpg”]

فیلم تنظیمات مرکزکنترل GBAT300 – GBAT400 ) ۴۵۲ )

دانلود فیلم تنظیمات مرکزکنترل GBAT300 – GBAT400 ) ۴۵۲ )

[/vc_column_text][vc_column_text]

۳) تنظیمات برد الکترونیکی

نمای شماتیک برد کنترل در شکل زیر نشان داده شده است

[/vc_column_text][vc_single_image image=”6577″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

 نحوه سیم کشی کانکتورها در شکل زیر نشان داده شده است

[/vc_column_text][vc_single_image image=”6578″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

در حالت عادی سیم کشی به صورت زیر انجام باشد.

. سیم های موتور درب اول (دری که اول باز می شود) به ۱و۴و ۳وصل شود و موتور درب زیر به ۲و۵و ۶وصل شود.

. سیم خاکستری موتورها COMمی باشد که برای موتور ۱یه پورت ۱و برای موتور ۴به پورت ۲وصل می گردد. سیم های قهوه ای و مشکی برای موتور ۱به پورت ۴و ۳و برای موتور دوم به پورت های ۵و ۶وصل گردد.

. فلاشر به ۷و ۰وصل شود.

. رله فرمان دو لنگه بازشو به ۰و ۱۲وصل شود

. رله فرمان تک لنگه بازشو به ۱۹و ۱۲وصل شود. (در صورت نیاز)

. ۱۱ به ۱۲جامپر شود

. ۱۳ به ۱۰جامپر شود

قفل برقی به ۱۰و ۴۱متصل شود.

. کانکتورهای ۴۴تا ۴۵آزاد باشد و چیزی به آنها متصل نشود.

فوتوسل ها (چشمی ها) مطابق شکل زیر بسته شود

[/vc_column_text][vc_single_image image=”6579″ img_size=”full” alignment=”center” onclick=”zoom”][vc_row_inner css=”.vc_custom_1548231051429{background-color: rgba(30,115,190,0.24) !important;*background-color: rgb(30,115,190) !important;border-radius: 15px !important;}”][vc_column_inner][vc_column_text]

سیم ارت برق حتما به پورت PE برد متصل گردد. در صورتی که برق ساختمان ارت نداشت، سیم زرد موتور نزدیکتر به برد را به PE متصل نمایید.

[/vc_column_text][/vc_column_inner][/vc_row_inner][vc_column_text]

درصورتی که سیم کشی ها درست انجام شود. سه خط زیر هم روی سون سگمنت سمت چپ روشن می گردد.

۴) تنظیمات دیپ سوییچ ها

[/vc_column_text][vc_single_image image=”6581″ img_size=”full” alignment=”center” onclick=”zoom”][vc_column_text]

 حالت های مختلف عملکرد دستگاه

E :  با ریموت باز و با ریموت بسته می شود. عملکرد ریموت: باز/بسته/باز/…..

EP : عملکرد ریموت: باز/استاپ/بسته/استاپ/باز…./

A : با ریموت باز و بعد از تایم اتومات می بندد

SP : با ریموت باز می کند و بعد از تایم اتومات می بندد و اگر زودتر هم بخواهیم ببندد می توانیم با دوبار زدن ریموت درب را ببندیم و اگر خودرو از جلوی چشمی ها عبور کند ۵ثانیه بعد درب را می بندد.

B : فرمان باز و بسته جدا می شود.

C : تا زمانی که دکمه نگهداشته می شود درب حرکت می کند

 ۵) ست کردن ریموت و رسیور

دکمه روی رسیور را یک مرتبه فشار دهید، LEDرسیور روشن می گردد. این LEDبرای ۱۰ثانیه روشن خواهد بود. طی این ۱۰ثانیه یکی از دکمه های ریموت را بزنید، LEDرسیور چشمکزن میشود که به معنی شناختن ریموت می باشد. سایر دکمه های ریموت را نیز می توان با رسیور به همین ترتیب ست نمود

[/vc_column_text][vc_row_inner css=”.vc_custom_1548231060846{background-color: rgba(30,115,190,0.24) !important;*background-color: rgb(30,115,190) !important;border-radius: 15px !important;}”][vc_column_inner][vc_column_text]

در هنگام ست کردن ریموت و رسیور حداقل یک متر بین ریموت و رسیور فاصله باشد.

[/vc_column_text][/vc_column_inner][/vc_row_inner][vc_row_inner css=”.vc_custom_1541414284992{background-color: rgba(129,215,66,0.24) !important;*background-color: rgb(129,215,66) !important;border-radius: 15px !important;}”][vc_column_inner][vc_column_text]

مقاله مرتبط : کد دادن ریموت درب پارکینگ فک و جنیوس

[/vc_column_text][/vc_column_inner][/vc_row_inner][vc_column_text]

۶) راه اندازی دستگاه

به منظور چک کردن جهت موتور، درب ها را در حالت وسط قرار دهید با ریموت فرمان دهید هر دو درب باید باز شود. اگر هریک از درب ها بسته می شد، برق را قطع نمایید و جای سیم های قهوه ای و مشکی موتور مربوط به آن لنگه درب را عوض نمایید.

پس از چک کردن جهت موتورها درب ها را ببندید، دکمه روی برد را ۶ثانیه نگهدارید تا درب شماره یک شروع به بازشدن نماید. با ریموت آرام بند و استاپ را مشخص نمایید سپس لنگه دوم باز می شود و آرام بند و استاپ آن را نیز با ریموت مشخص نمایید. در هنگام بسته شدن لنگه های درب نیز آرام بند و استاپ را برای هریک با ریموت مشخص نمایید. (دقت نمایید ریموت استاپ باید زمانی زده شود که درب متوقف شده و یا کورس به انتهای بازه حرکتی خود رسیده است)

[/vc_column_text][vc_row_inner css=”.vc_custom_1541414474294{background-color: rgba(129,215,66,0.24) !important;*background-color: rgb(129,215,66) !important;border-radius: 15px !important;}”][vc_column_inner][vc_column_text]

۷) دانلود PDF راهنمای نصب درب اتوماتیک GBAT300 – GBAT400 FAAC
