نصب موتور ریلی 740 و 741 فک مهم ترین مرحله در راه اندازی این جک پارکینگی کشویی است که باید با رعایت اصول فنی و دستورالعمل های شرکت سازنده انجام شود. موتورهای ریلی FAAC مدل 740 و 741 با توجه به مشخصات فنی خود، برای اتوماتیک کردن درب های ریلی پارکینگ مورد استفاده قرار می گیرند و نصب صحیح آن ها نقش مهمی در عملکرد روان، ایمن و طول عمر دستگاه دارد. در این مقاله از ایمن فک، قصد داریم مراحل نصب موتور ریلی فک مدل 740 و 741 را به صورت گام به گام آموزش دهیم تا با نحوه آماده سازی محل نصب، نصب موتور، تنظیم دنده و شانه و انجام تنظیمات اولیه دستگاه آشنا شوید.

نصب مکانیکی موتور ریلی فک 740 و 741 فک

نصب موتور درب ریلی فک 740 و 741 به دقت و رعایت مراحل نصب نیاز دارد تا سیستم به درستی عمل کند و از بروز مشکلات احتمالی جلوگیری شود. بهتر است این مراحل توسط یک تکنسین مجرب انجام شود.

موقعیت قرارگیری پایه پلیت برای درب راست بازشو و چپ بازشو در شکل زیر نشان داده شده است.

ابعاد فنداسیون لازم برای نصب درب ریلی 740 و 741 در شکل زیر نشان داده شده است.

برای نصب دستگاه و ریل فواصل زیر رعایت شود. حداقل فاصله بین ریل (دندانه شانه ای) و چرخدنده مطابق شکل زیر درحدود ۵٫۱تا ۲میلی متر باشد. (ابعاد به میلی متر می باشد)

نصب ریل جک ریلی 740 و 741 فک

هر ریل به کمک ۳ عدد پیچ به درب متصل میگردد. مهره هر پیچ به درب جوش شده و ریل روی آن پیچ می گردد.

در هنگام نصب ریل، اطمینان حاصل نمایید که ریل ها در راستای هم قرار بگیرند و فاصله ۵٫۱ میلیمتری بین ریل و چرخ دنده در تمام طول ریل رعایت گردد.

راه اندازی برد الکترونیک جک ریلی فک 740 و 741

در شکل زیر قسمت های مختلف برد به صورت شماتیک نشان داده شده است.

قسمت های مختلف برد در جدول زیر معرفی شده است. در شکل زیر نحوه سیم کشی های برد نمایش داده شده است.

در حالت کلی جامپرهای زیر را انجام دهید:

۳ به ۷     ۵ به ۷     ۶ به ۷

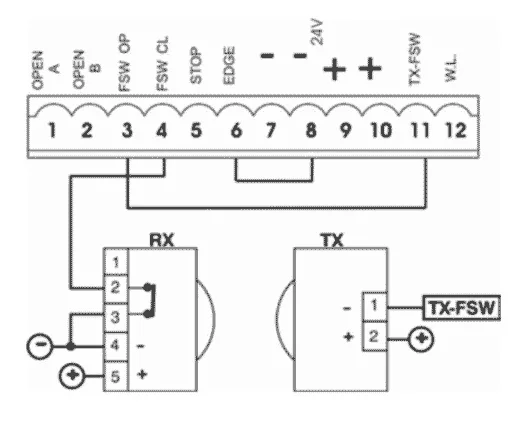

نحوه اتصال چشمی به برد مطابق شکل زیر می باشد. در صورت عدم استفاده از چشمی، ۲به ۷جامپر شود

در صورتی که سیم کشی به درستی انجام شود LED های FSW OP و FSW CL و STOP و EDGE/SAFE باید روشن باشند.

وضعیت مگنت های ابتدا و انتهای درب توسط LED های FCC و FCA تعیین می شود.

برای درب راست بازشو و چپ بازشو همواره مگنت با علامت مربع در انتهای راست و مگنت با علامت دایره در سمت چپ درب وصل گردد (مطابق شکل). مگنت ها را در فاصله ۱سانتی متری از لبه انتهای دندانه شانه ای قرار دهید.

دستگاه را خلاص کنید و درب را با دست حرکت دهید، در صورتی که مگنتها به درستی متصل شده باشند در هنگام بسته بودن درب FCC خاموش و FCA روشن می باشد و در هنگام باز بودن درب FCC روشن و FCA خاموش می شود.

فیلم مرکز کنترل

برنامه ریزی برد

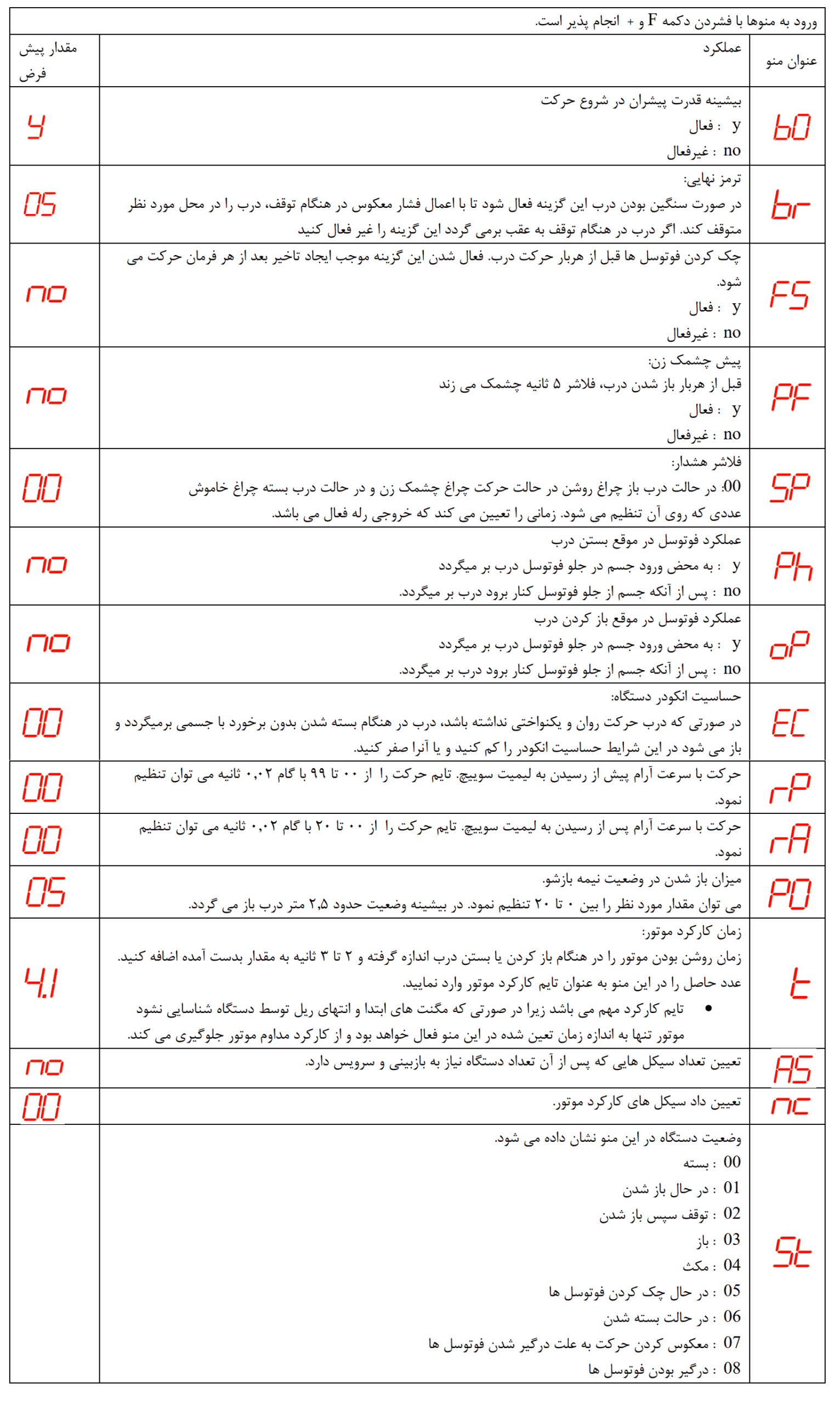

جدول تنظیمات پیشرفته به صورت زیر می باشد. برای ورود به این منو دکمه F و + را با هم فشار دهید و برای حرکت بین منو های مختلف دکمه F را فشار دهید.

ست کردن ریموت و رسیور موتور ریلی فک

رسیور اصلی FAAC

در گوشه رسیور یک دکمه وجود دارد. این دکمه را یک مرتبه فشار دهید، یک LED روی برد روشن می شود. این LED به مدت ۵۲ ثانیه روشن خواهد بود. طی این ده ثانیه یکی از دکمه های روی ریموت را فشار دهید LED روی رسیور به مدتی کوتاه چشمک زن می شود. تا زمانی که این LED روشن است می توان ریموت های بعدی را ست نمود.

توجه
در هنگام ست کردن، ریموت به رسیور نزدیک نباشد و حداقل یک متر بین ریموت و رسیور فاصله باشد.

×

رسیور غیر اصلی

تغذیه رسیور را از پایه های ۹ (+) و ۸ (-) برد تامین کنید. کانکتور . N.O یکی از رله های رسیور را به کانکتور شماره ۱ برد و COM آن رله را به ۷ متصل کنید. برای ست کردن ریموت و رسیو، مطابق رسیور فابریک عمل نمایید. برای شروع عملیات ست کردن دکمه مربوط به رله مورد استفاده را فشار دهید.

نحوه کددهی ریموت های فک و جنیوس در مقاله های زیر توضیح داده شده اند.
