راهنمای نصب درب اتوماتیک لولایی

فیلم و PDF آموزش کامل راهنمای نصب درب اتوماتیک ۴۱۲ FAAC

نصب درب اتوماتیک 412

آنچه در این راهنما میخوانید

نصب درب اتوماتیک 412 فک در این مقاله مورد بررسی قرار گرفته است. جک درب پارکینگ ۴۱۲ فک یکی از قدیمی ترین و با کیفیت ترین جک های پارکینگی نسبت به دیگر اپراتورهای درب اتوماتیک پارکینگ موجود در بازار است. این مقاله توسط تکنسین های مجرب واحد دورژانس که خدمات پس از فروش جک پارکینگ 412 فک را انجام می دهد تهیه گردیده است.

نصب ته جک درب اتوماتیک 412

در هنگام نصب ته جک فاصله پین ته جک تا لولا باید مطابق شکل زیر رعایت شود. این فاصله با پارامترهای a و b در شکل زیر مشخص شده است.

برای ۹۰ درجه بازشو: (a=b=14.5 (Cm

برای ۱۱۰ درجه بازشو: (a=b=12.5 (Cm

در صورت نیاز به کندن دیوار برای نصب ته جک حداقل ابعاد تخریب در شکل زیر نشان داده شده است.

نصب سر جک درب پارکینگ 412 FAAC

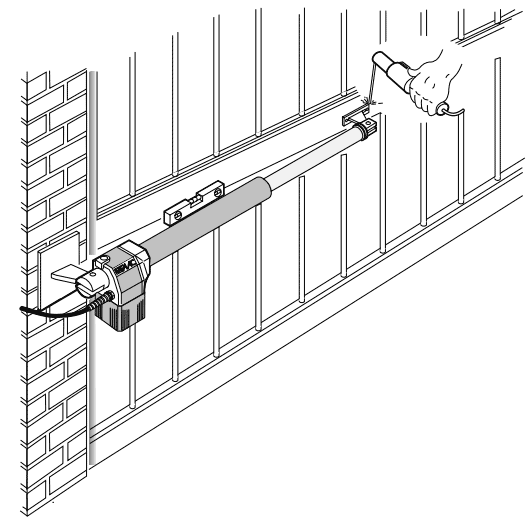

برای نصب سر جک درب اتوماتیک 412 ابتدا جک را خلاص کنید و شفت آن را به صورت کامل جمع کنید سپس درب را تا زاویه موردنظر باز نمایید، سرجک را روی درب قرار داده و محل قرارگیری آن را علامت بزنید. با انجام این کار حرکت درب در هنگام باز شدن محدود به بازه تعیین شده توسط نصاب می باشد و از حرکت بیش از حد درب و برخورد آن با دیوار پیشگیری می شود.

نحوه اتصال سرجک و ته جک به درب در شکل های زیر نشان داده شده است. در هنگام اتصال جک به درب از تراز بودن آن اطمینان حاصل نمایید.

فیلم مرکز کنترل

تنظیمات برد الکترونیکی جک درب اتوماتیک 412 فک

در شکل زیر نمای شماتیک برد کنترل نشان داده شده است.

نمای شماتیک برد

صفحه نمایش دیجیتالDL
کانکتورهای ۲۴ ولتJ1
کانکتور رسیورJ2
کانکتور برق ورودی ۲۲۰ ولتJ3
کانکتور موتور و فلاشرJ4
کانکتور قفل برقی و چراغ ۲۴ ولتJ5
کانکتور لیمیت هاJ6
فیوز ۲۲۰ ولت – ۵ آمپرF1
فیوز ۲۴ ولت – ۸۰۰ میلی آمپرF2
دکمه پروگرامF
دکمه +
دکمه –+

نحوه سیم کشی

در شکل زیر نحوه سیم کشی کانکتورها نشان داده شده است.

در حالت عادی سیم کشی به صورت زیر انجام شود.

  • سیم های موتور درب اول (دری که اول باز می شود) به ۱و۲و۳ وصل شود و موتور درب زیر به ۴و۵و۶ وصل شود.
  • سیم خاکستری موتورها COM می باشد که برای موتور ۱ یه پورت ۱ و برای موتور ۲ به پورت ۴ وصل می گردد. سیم های قهوه ای و مشکی برای موتور ۱ به پورت ۲ و ۳ و برای موتور دوم به پورت های ۵ و ۶ وصل گردد.
  • فلاشر به ۷ و ۸ وصل شود.
  • رله فرمان دو لنگه بازشو به ۹ و ۱۴ وصل شود
  • رله فرمان تک لنگه بازشو به ۱۰ و ۱۴ وصل شود. (در صورت نیاز)
  • ۱۱ به ۱۴ جامپر شود
  • ۱۳ به ۱۹ جامپر شود
  • قفل برقی به ۱۸ و ۲۱ متصل شود.
  • کانکتورهای ۲۲ تا ۲۵ آزاد باشد و چیزی به آنها متصل نشود.

فوتوسل ها (چشمی ها) مطابق شکل بسته شود.

درصورتی که سیم کشی ها درست انجام شود. سه خط زیر هم روی سون سگمنت سمت چپ روشن می گردد.

ست کردن دستگاه

برد مرکز کنترل (رسیور) جک 412 فک

برای ورود به منوی تنظیمات اولیه از دکمه F استفاده می شود. برای رفتن به منو های بعدی نیز از دکمه F استفاده می شود.
برای ورود به منوی پیشرفته دکمه F و + را همزمان فشار دهید. برای حرکت بین منوهای پیشرفته تنها دکمه F را فشار دهید.

ست کردن ریموت

دکمه روی رسیور را یک مرتبه فشار دهید، LED رسیور روشن می گردد. این LED برای ۱۰ ثانیه روشن خواهد بود. طی این ۱۰ ثانیه یکی از دکمه های ریموت را بزنید، LED رسیور چشمکزن میشود که به معنی شناختن ریموت می باشد. سایر دکمه های ریموت را نیز می توان با رسیور به همین ترتیب ست نمود.

راه اندازی دستگاه

به منظور چک کردن جهت موتور، درب ها را در حالت وسط قرار دهید با ریموت فرمان دهید هر دو درب باید باز شود. اگر هریک از درب ها بسته می شد، برق را قطع نمایید و جای سیم های قهوه ای و مشکی موتور مربوط به آن لنگه درب را عوض نمایید.

پس از چک کردن جهت موتورها درب ها را ببندید، وارد منوی TL شوید و فرآیند زمان دادن به دستگاه را (مطابق توضیحات منو) انجام دهید.
