جک درب پارکینگ فک مدل 400 یکی از محصولات کمپانی FAAC ایتالیا است که برای درب های پارکینگ لولایی بزرگ و سنگین با تردد بالا مناسب می باشد. در این بخش با آموزش نصب جک پارکینگ 400 فک همراه با تنظیمات برد در خدمت شما هستیم.

معرفی بخش های اصلی جک 400

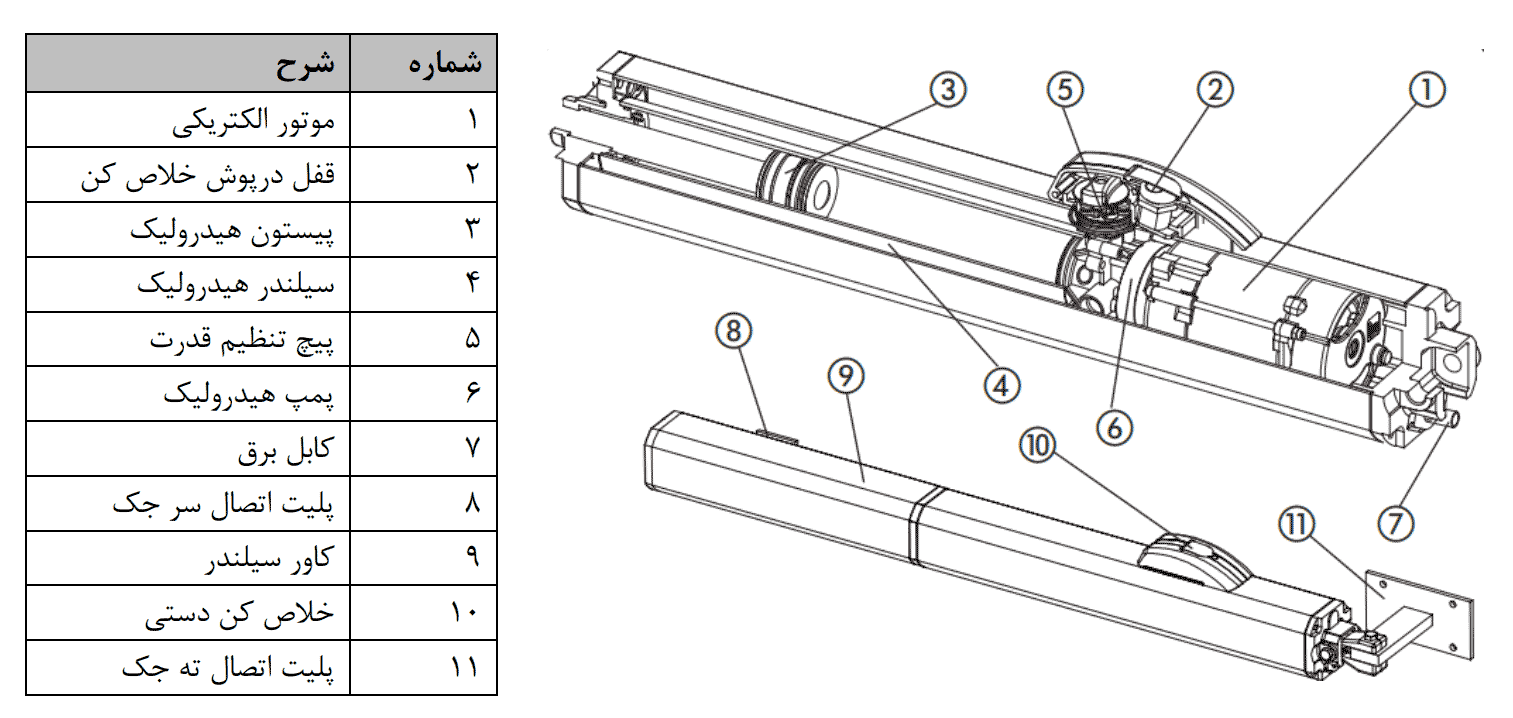

بخش های اصلی جک هیدرولیک FAAC مدل ۴۰۰ در شکل زیر نشان داده شده است.

جدول مشخصات فنی دستگاه ۴۰۰ FAAC

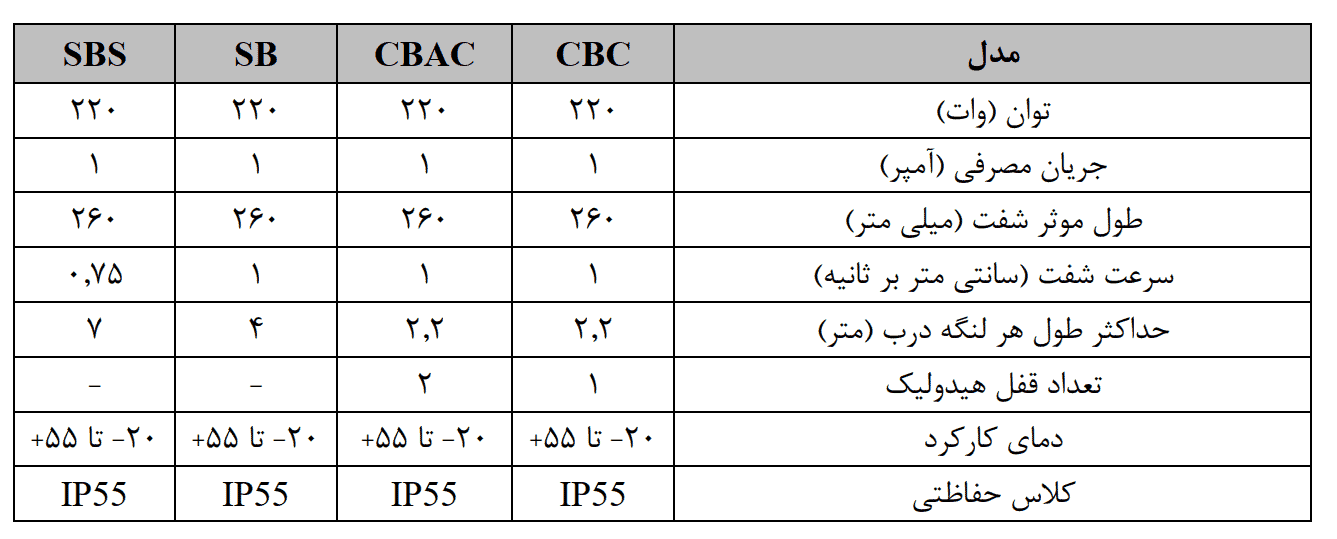

جک پارکینگ 400 فک دارای 4 مدل SB، SBS، CBC، CBAC می باشد که در جدول زیر مشخصات فنی آنها درج شده است.

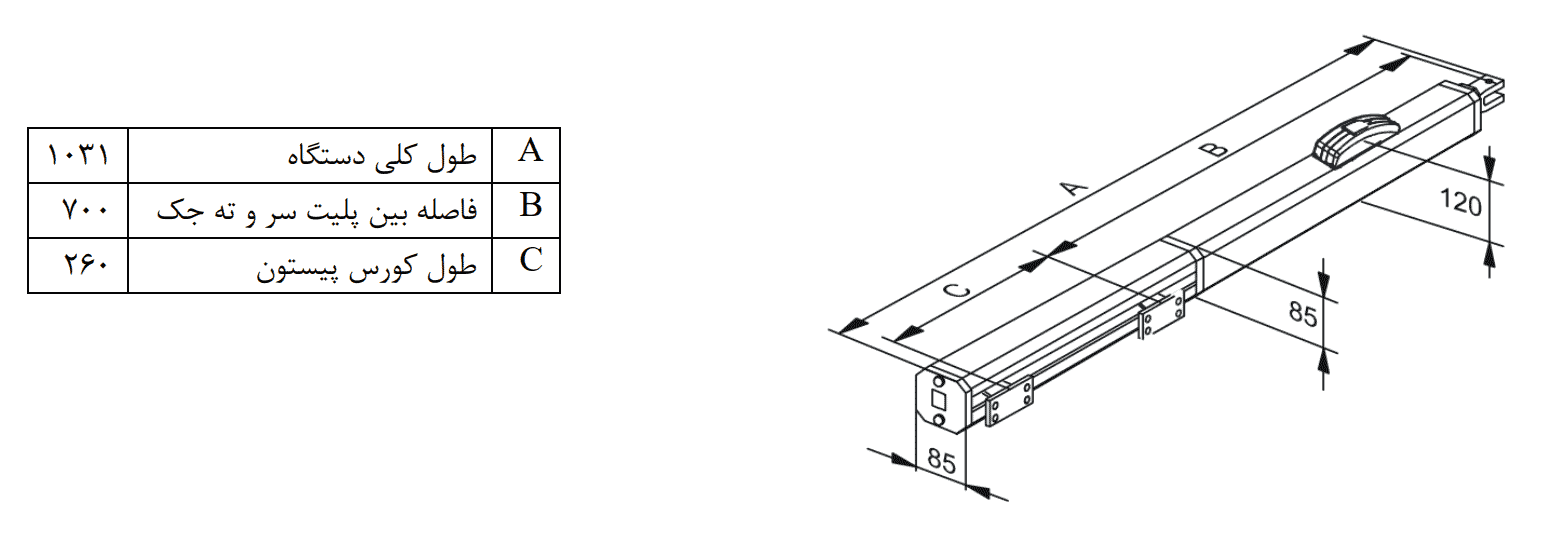

ابعاد اپراتور در شکل زیر نشان داده شده است. (ابعاد به میلی متر می باشد)

نصب ته جک 400 فک

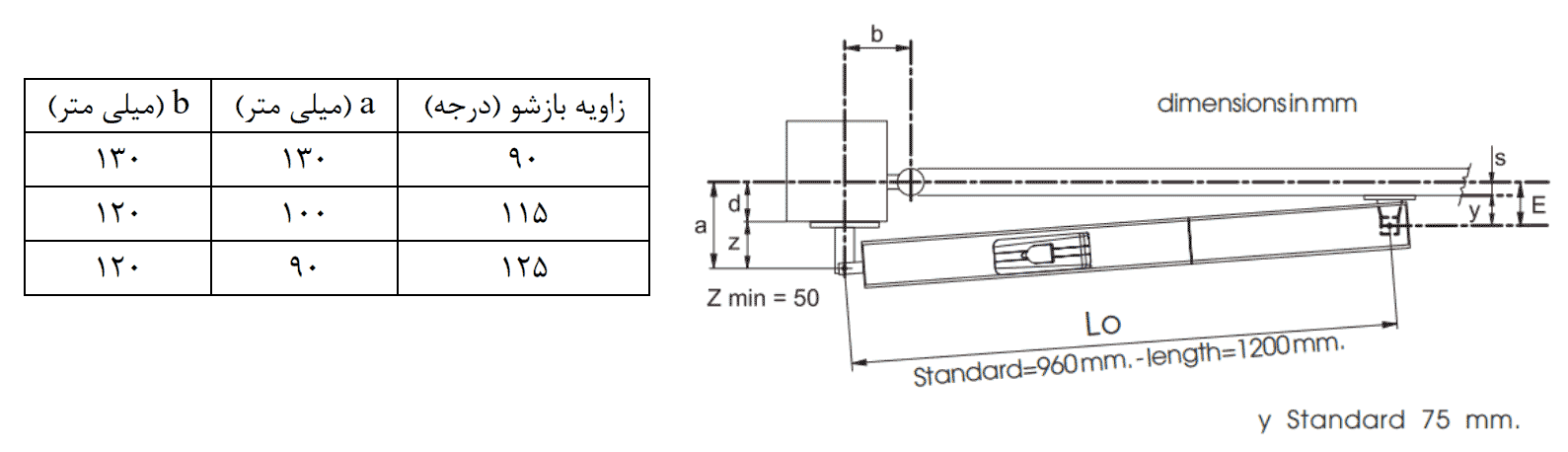

اولین مرحله در نصب جک پارکینگ 400 فک، نصب پلیت ته جک می باشد. نحوه قرارگیری دستگاه بر روی درب در شکل زیر نشان داده شده است. فاصله پین ته چک تا لولای درب با حروف a و b مشخص شده است. در جدول زیر اندازه این ابعاد بر اساس میزان زاویه بازشو موردنظر مشخص شده است.

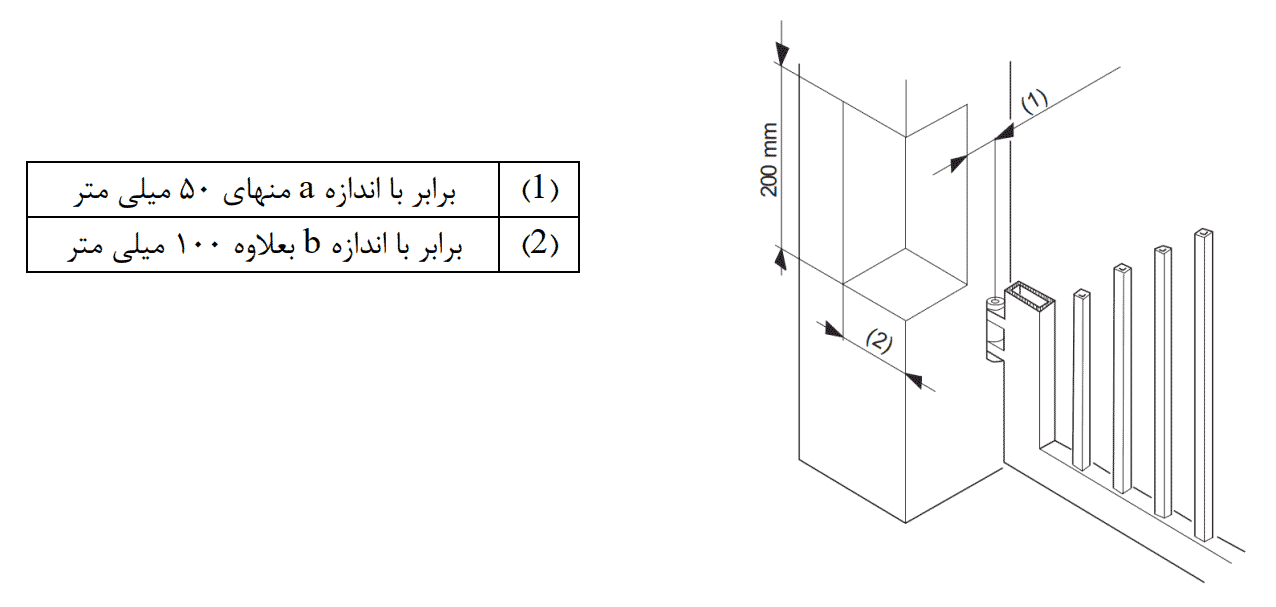

در صورت نیاز به کندن دیوار ابعاد مورد نیاز در شکل زیر نشان داده شده است. در شکل زیر فاصله های شمار (۱) و (۲) بستگی به ابعاد a و b دارد که در شکل فوق شرح داده شده است.

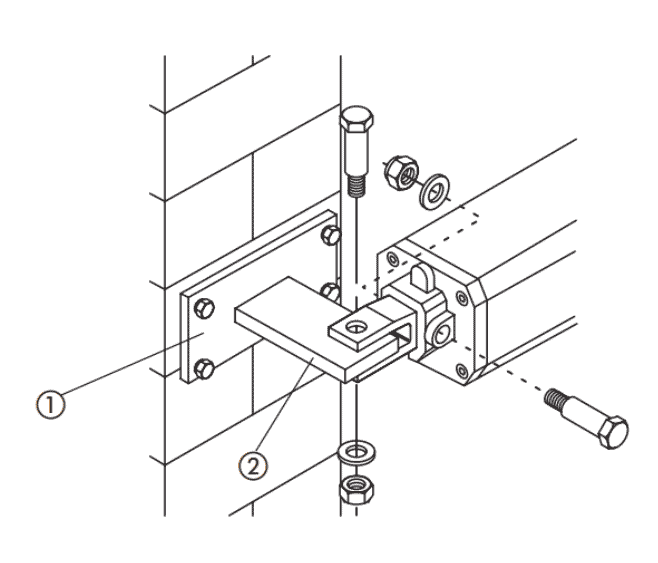

اتصال پلیت ته جک به دیوار بستگی به نوع دیوار داشته و این کار با پیچ یا جوشکاری انجام می شود. پلیت ته جک از دو بخش ( ۱و ۲در شکل زیر) تشکیل شده که با جوشکاری به هم متصل می شوند. پس از نصب پایه پلیت جک را به کمک پین های مخصوص به پایه متصل نمایید

نصب پلیت سر جک

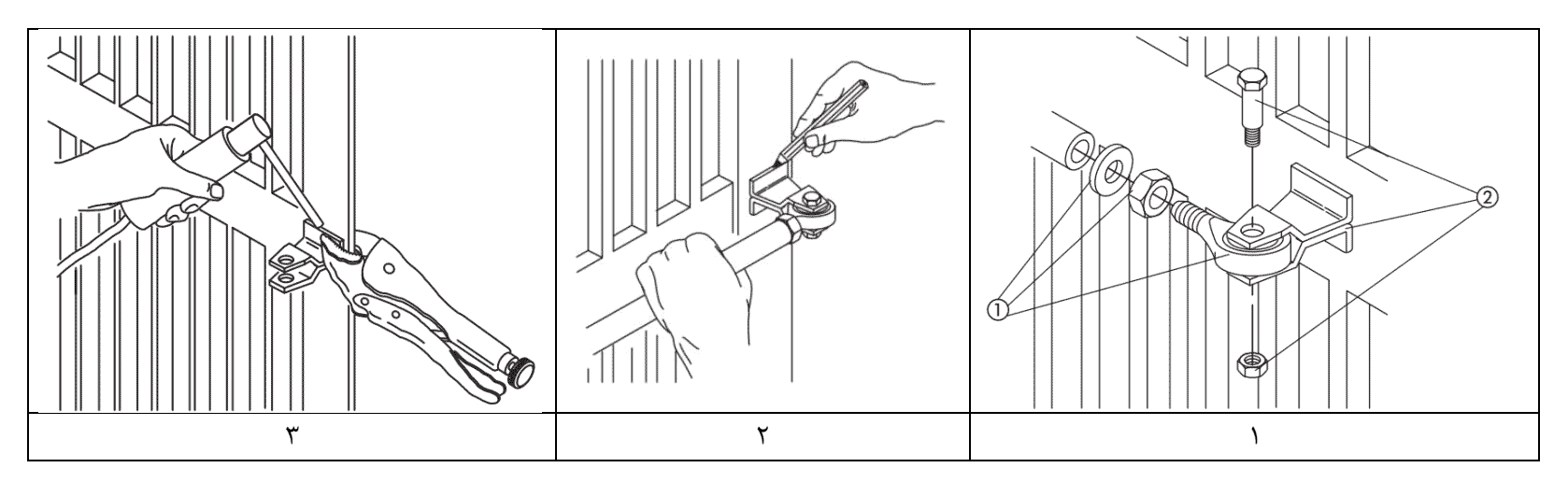

برای نصب پلیت سر جک 400 فک ابتدا جک را خلاص کنید و شفت جک را به صورت کامل به سمت داخل فشاردهید سپس به اندازه ۵ میلی متر آن را به سمت بیرون بکشید. سپس جک را قفل کنید. پلیت سر جک را بر روی جک قرار داده و درب را تا زاویه موردنظر باز کنید. جک را روی درب قرار داده و محل قرارگیری سرجک را علامت گذاری کنید. در نهایت پلیت را از سرجک جدا کرده و آن را بر روی درب قرار داده و با جوشکاری در محل موردنظر محکم کنید

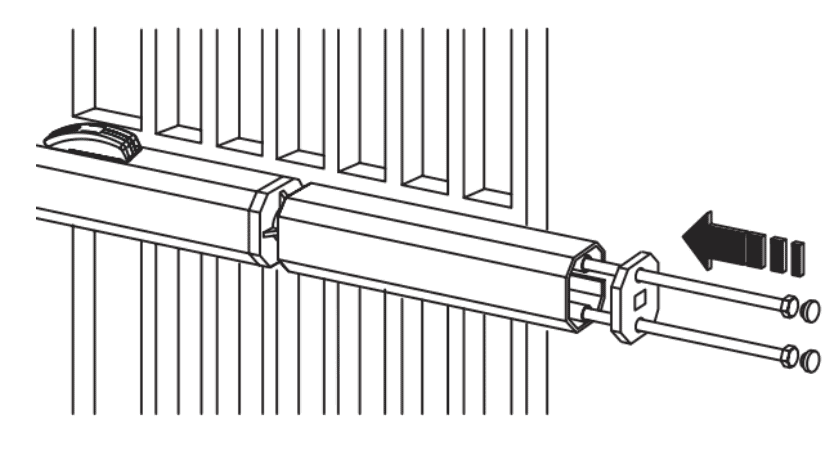

در نهایت کاور سیلندر را به کمک پیچ های مخصوص بر روی جک نصب نمایید.

خلاص کردن دستگاه

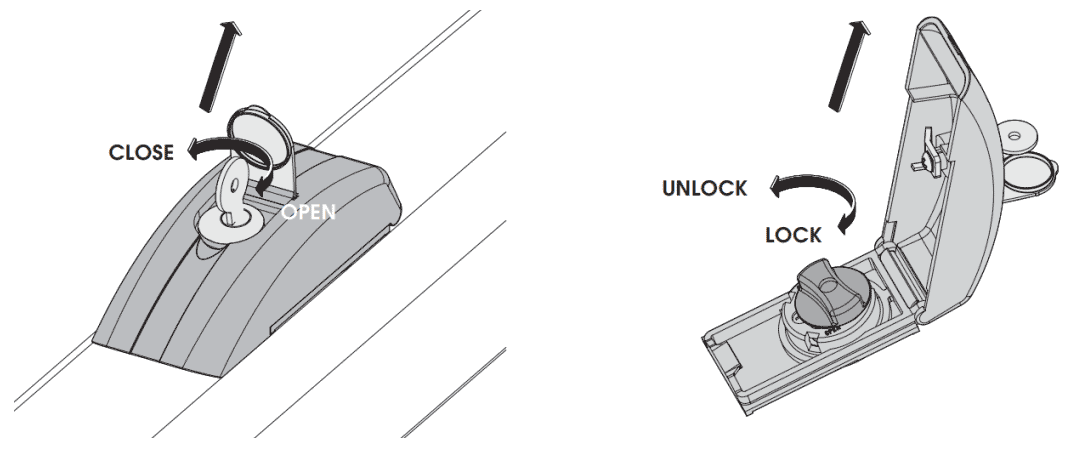

برای خلاص کردن جک پارکینگ 400 فک به کمک آچار مخصوص، پیچ خلاص کن را که در زیر جک و در قسمت میانی آن قرار دارد مطابق شکل زیر بچرخانید تا دستگاه در وضعیت خلاص (UNLOCK) یا قفل قرار بگیرد(LOCK).

نکته در هنگام خلاص کردن یا قفل کردن جک هیدرولیک پیچ خلاص کن را به صورت کامل بچرخانید تا به انتهای محدوده حرکت خود برسد.

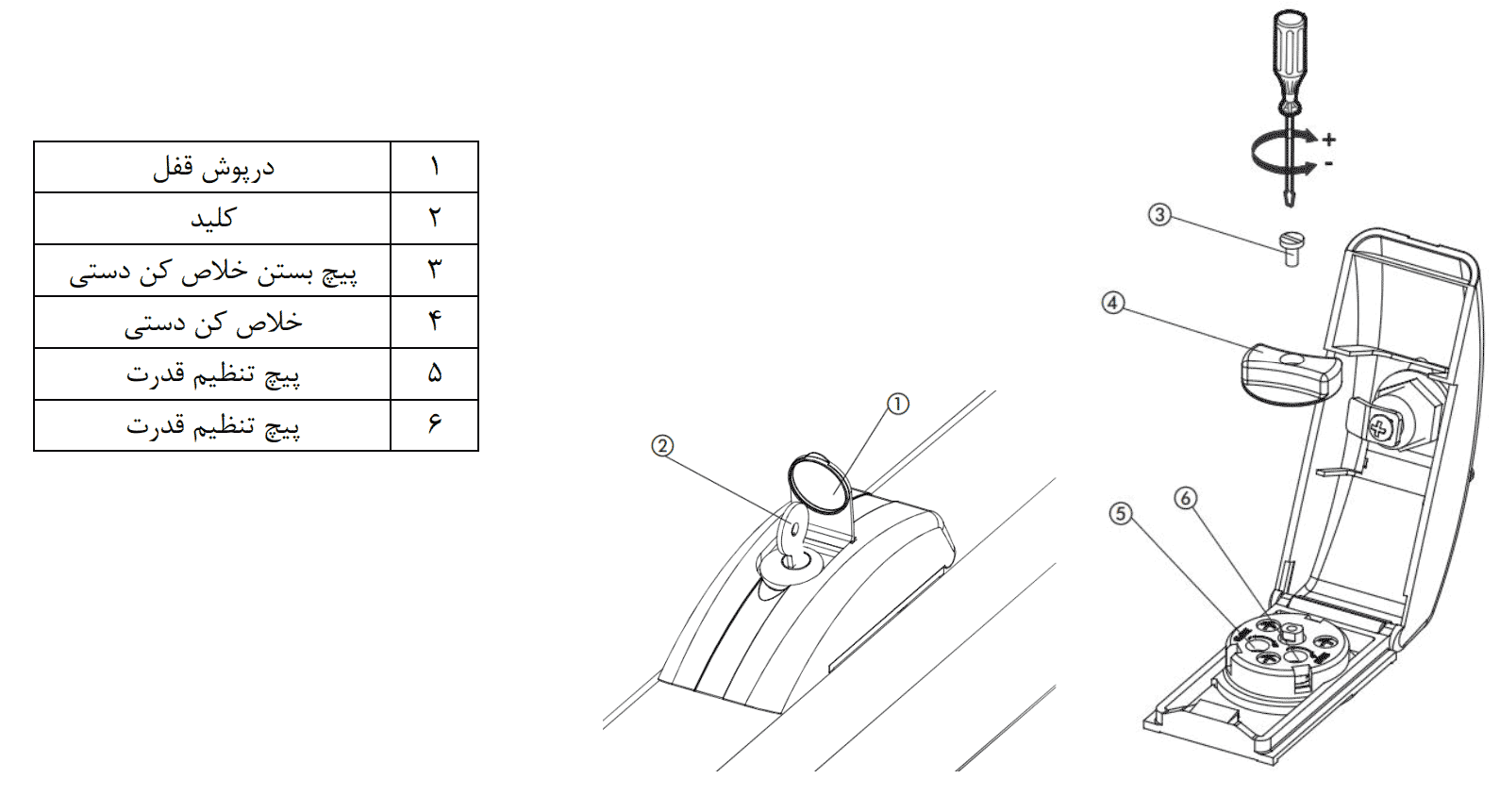

بخش های قرار گرفته در زیر درپوش خلاص کن در شکل زیر توضیح داده شده است.

هشدار از تغییر وضعیت پیچ های قدرت خودداری فرمایید. تنظیم این پیچ ها تنها توسط تکنسین های خبره و آموزش دیده انجام شود.

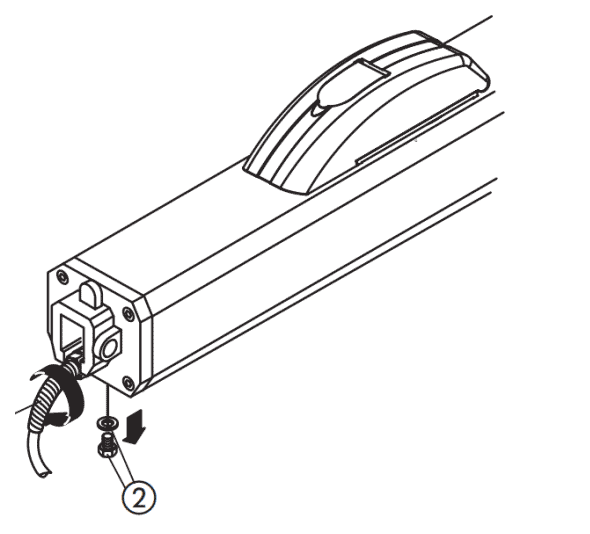

پس از نصب جک، پیچ هواگیری پمپ هیدرولیک را حتما باز کنید. موقعیت پیچ در شکل زیر نشان داده شده است.
در هنگام نصب جک حتما از افقی بودن جک اطمینان حاصل نمایید.

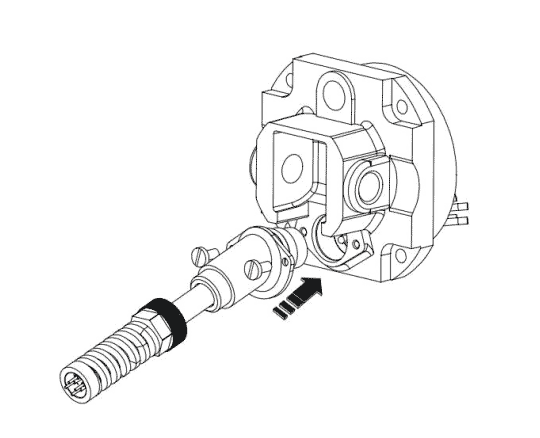

نحوه اتصال کابل برق ورودی به جک در شکل زیر نشان داده شده است.

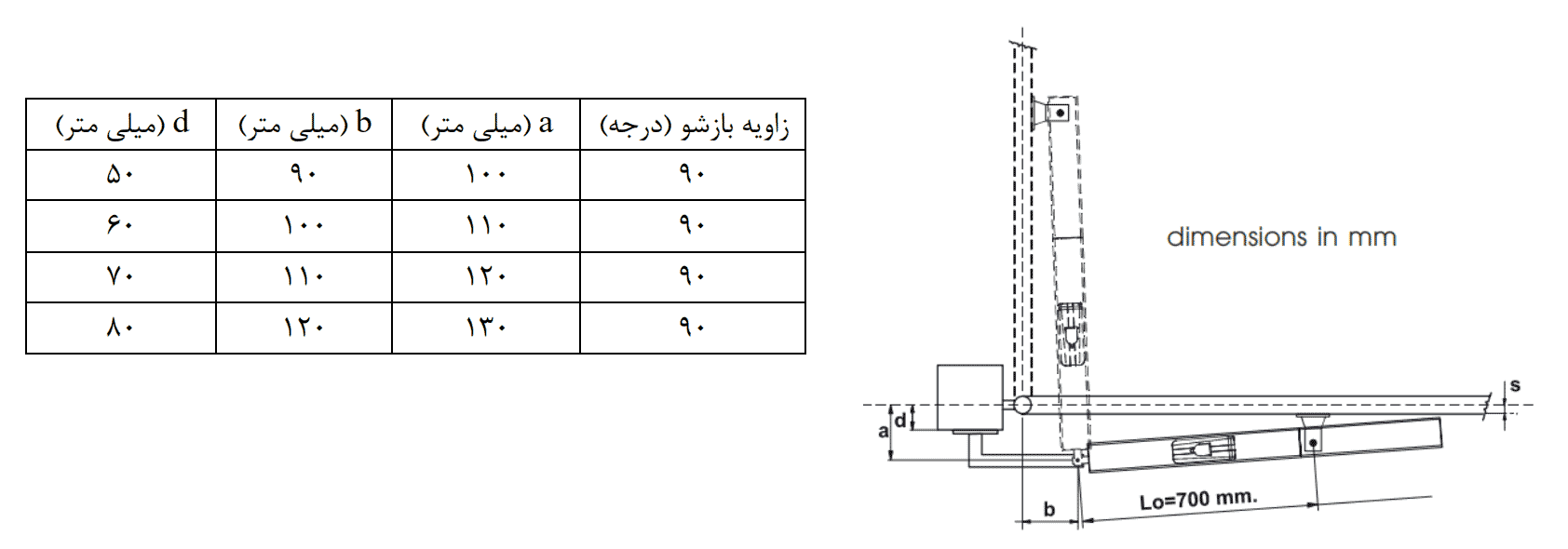

در صورت نیاز به نصب جک پارکینگ 400 فک بر روی درب های بیرون بازشو، موقعیت قرارگیری جک بر روی درب و فاصله های استاندارد در شکل زیر نشان داده شده است.

اندازه گیری روغن

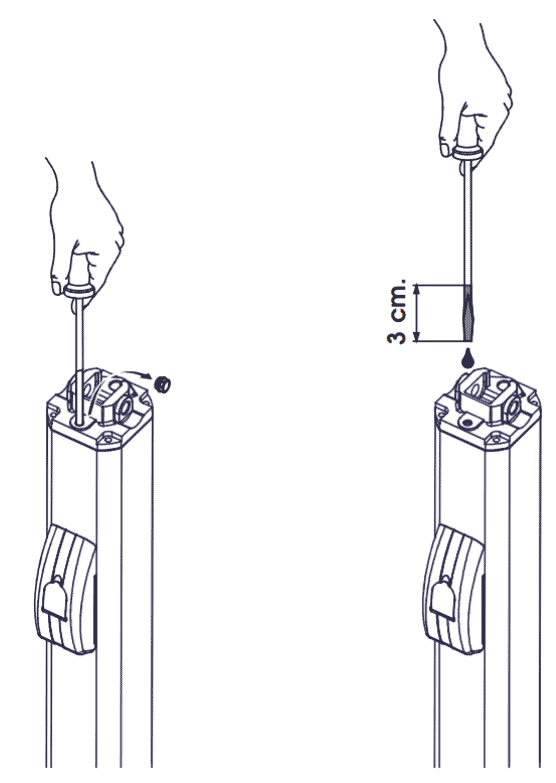

به منظور بررسی میزان روغن در جک هیدرولیک، طابق شکل زیر عمل کنید. ابتدا جک را به صورت عمودی قرار داده و در پوش روغن را باز کنید. در صورتی که یک پیچ گشتی درون مخزن روغن قرار دهید به اندازه ۳ سانتیمتر از آن به روغن آغشته خواهد شد. در صورتی که کمتر از ۳ سانتی متر روغنی شود به معنی کم بودن روغن درون مخزن می باشد. در صورت نیاز به افزودن روغن حتما از روغن مخصوص FAACاستفاده کنید و روغن مورد نیاز را از همین نقطه به مخزن اضافه کنید.

فیلم مرکز کنترل ۴۰۰ ( ۴۵۵D )

در فیلم زیر می توانید با بخشهای مختلف و اجزای داخلی مرکز کنترل 400 (455D) بیشتر آشنا شوید. برای دانلود فیلم از منوی پخش فیلم گزینه دانلود را کلیک نمایید.

تنظیمات برد الکترونیکی

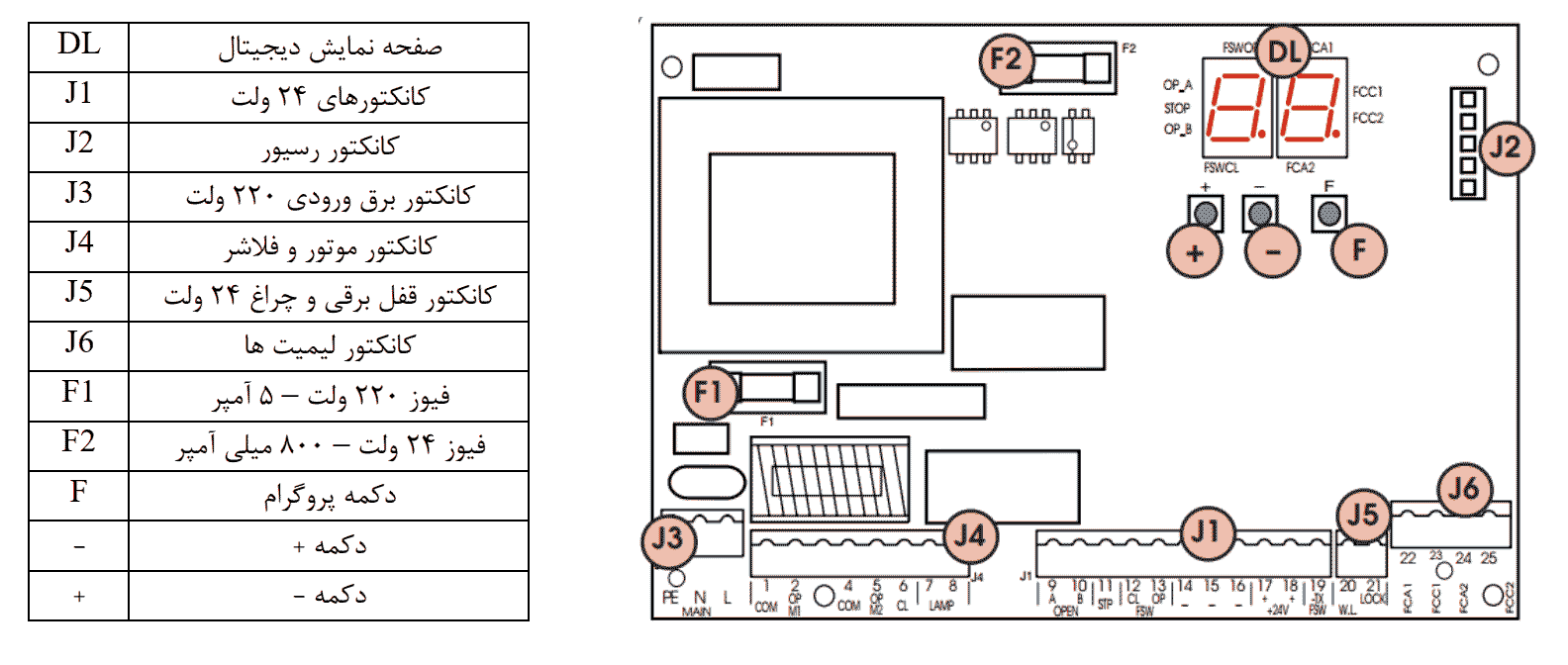

تنظیمات برد الکترونیکی، مهم ترین مرحله از نصب جک پارکینگ 400 فک می باشد. نمای شماتیک برد کنترل در شکل زیر نشان داده شده است.

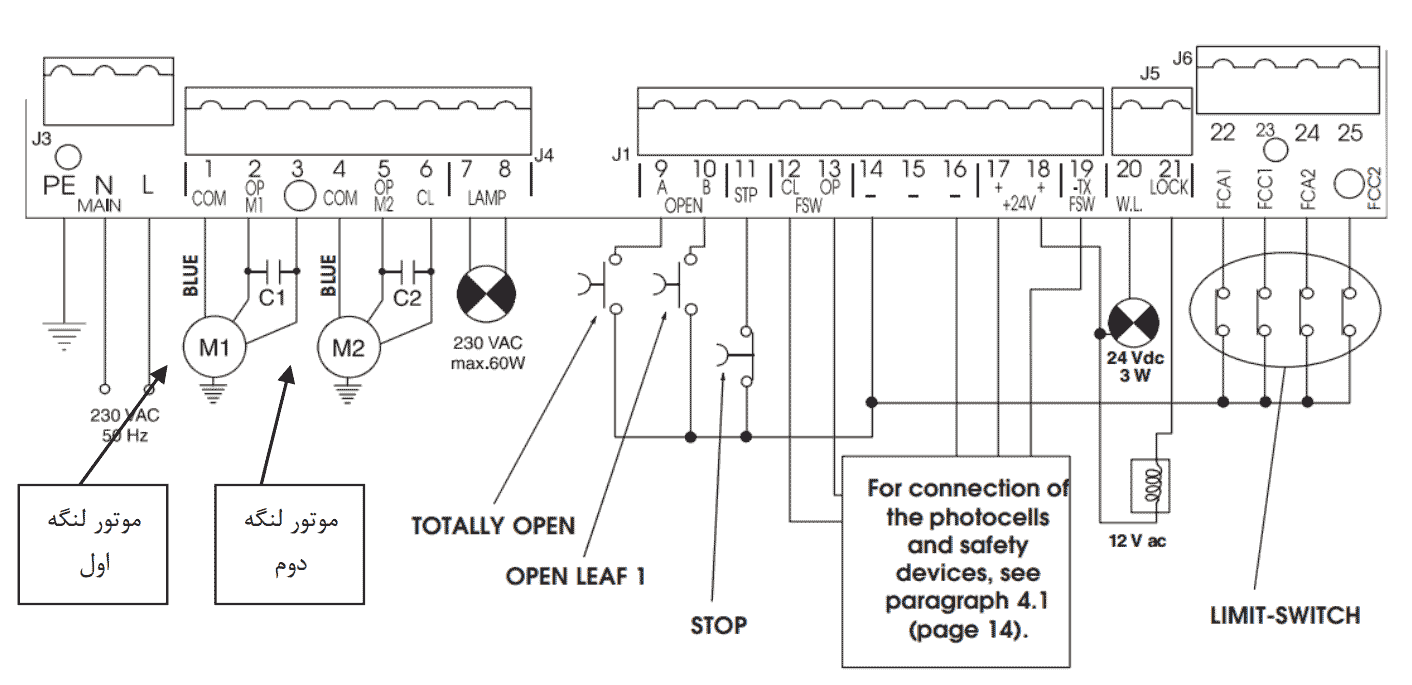

نحوه سیم کشی کانکتورها در شکل زیر نشان داده شده است.

در حالت عادی سیم کشی به صورت زیر انجام می شود

سیم های موتور درب اول (دری که اول باز می شود) به ۱و۲و ۳وصل شود و موتور درب زیر به ۴ و ۵ و ۶ وصل شود
سیم خاکستری موتورها COM می باشد که برای موتور ۱به پورت ۱ و برای موتور ۲ به پورت ۴ وصل می گردد
سیم های قهوه ای و مشکی برای موتور ۱ به پورت ۲ و ۳ و برای موتور دوم به پورت های ۵و ۶وصل گردد
فلاشر به ۷ و ۸ وصل شود
رله فرمان دو لنگه بازشو به ۹و ۱۴وصل شود
رله فرمان تک لنگه بازشو به ۱۰و ۱۴وصل شود (در صورت نیاز)
۱۱ به ۱۴ جامپر شود
۱۳ به ۱۹ جامپر شود
قفل برقی به ۱۸ و ۲۱ متصل شود
کانکتورهای ۲۲ تا ۲۵ آزاد باشد و چیزی به آنها متصل نشود

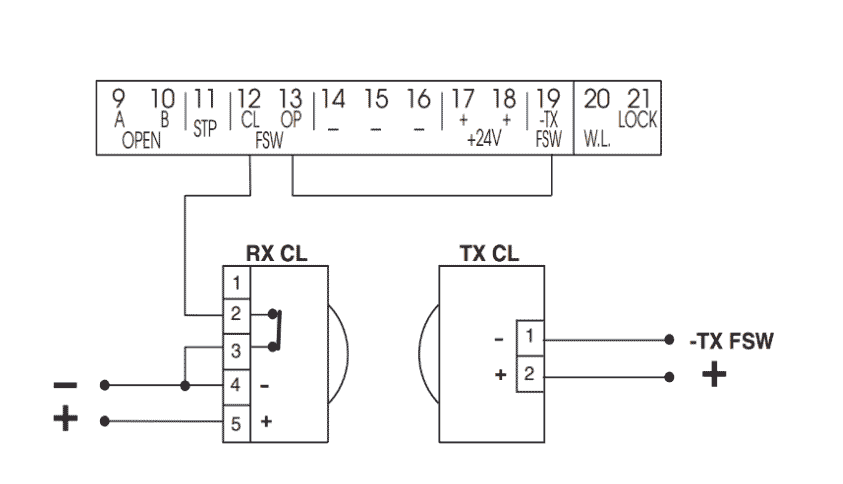

فوتوسل ها (چشمی ها) مطابق شکل زیر بسته شود

نکته سیم ارت برق حتما به پورت PE برد متصل گردد. در صورتی که برق ساختمان ارت نداشت، سیم زرد موتور نزدیکتر به برد را به PE متصل نمایید.
درصورتی که سیم کشی ها درست انجام شود. سه خط زیر هم روی سون سگمنت سمت چپ روشن می گردد.

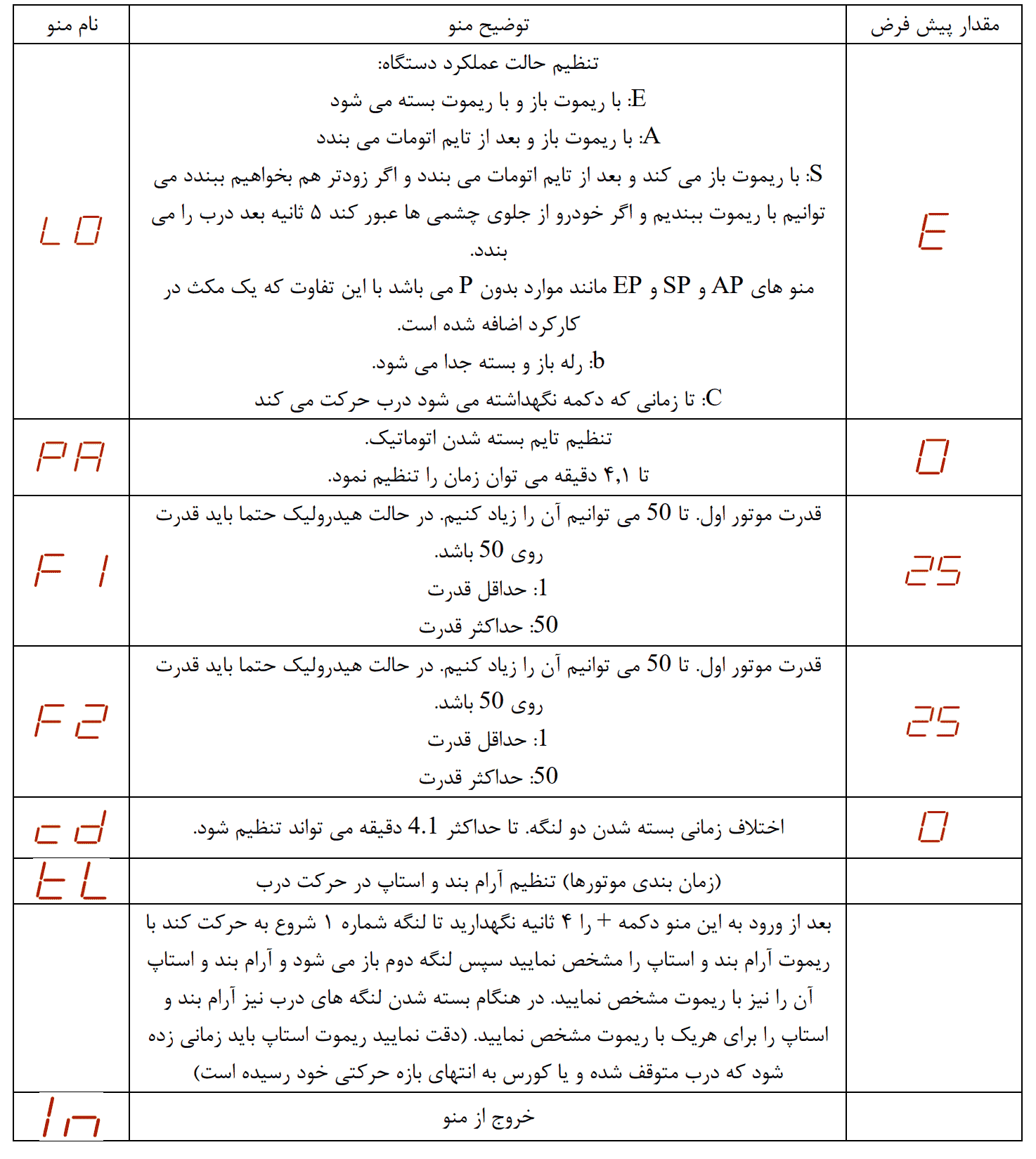

تنظیمات برد به این صورت انجام می شود که برای ورود به منوی تنظیمات اولیه از دکمه F استفاده می شود و برای رفتن به منو های بعدی نیز از دکمه F استفاده می شود.

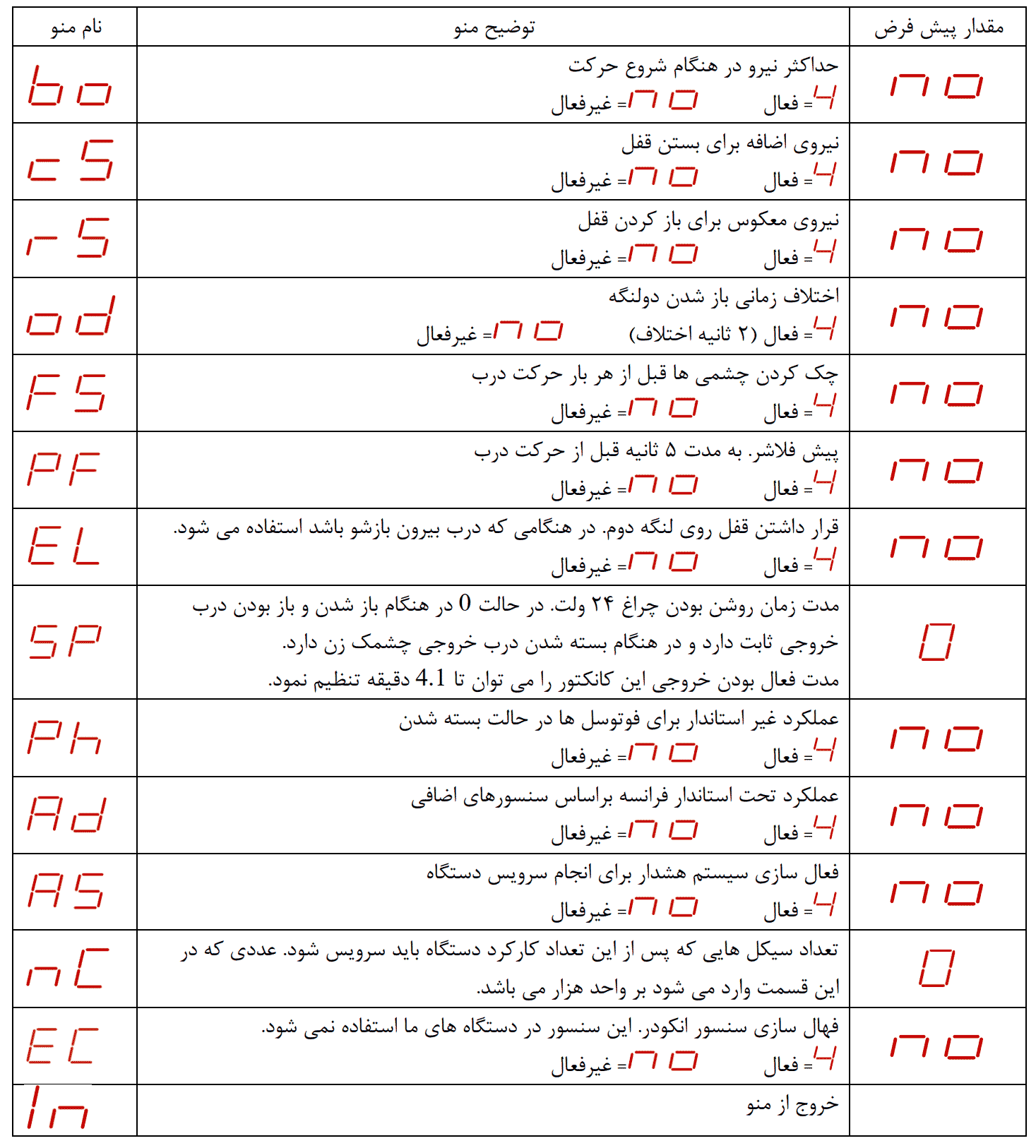

برای ورود به منوی پیشرفته دکمه F و + را همزمان فشار دهید. برای حرکت بین منوهای پیشرفته تنها دکمه F را فشار دهید

تنظیم کردن ریموت و رسیور

دکمه روی رسیور را یک مرتبه فشار دهید، LEDرسیور روشن می گردد. این LEDبرای ۱۰ثانیه روشن خواهد بود. طی این ۱۰ثانیه یکی از دکمه های ریموت را بزنید، LEDرسیور چشمکزن میشود که به معنی شناختن ریموت می باشد. سایر دکمه های ریموت را نیز می توان با رسیور به همین ترتیب ست نمود.

نکته در هنگام ست کردن ریموت و رسیور حداقل یک متر بین ریموت و رسیور فاصله باشد.

راه اندازی دستگاه

به منظور چک کردن جهت موتور، درب ها را در حالت وسط قرار دهید با ریموت فرمان دهید هر دو درب باید باز شود. اگر هریک از درب ها بسته میشد، برق را قطع نمایید و جای سیم های قهوه ای و مشکی موتور مربوط به آن لنگه درب را عوض نمایید.

پس از چک کردن جهت موتورها درب ها را ببندید، وارد منوی tLشوید و فرآیند زمان دادن به دستگاه را انجام دهید
