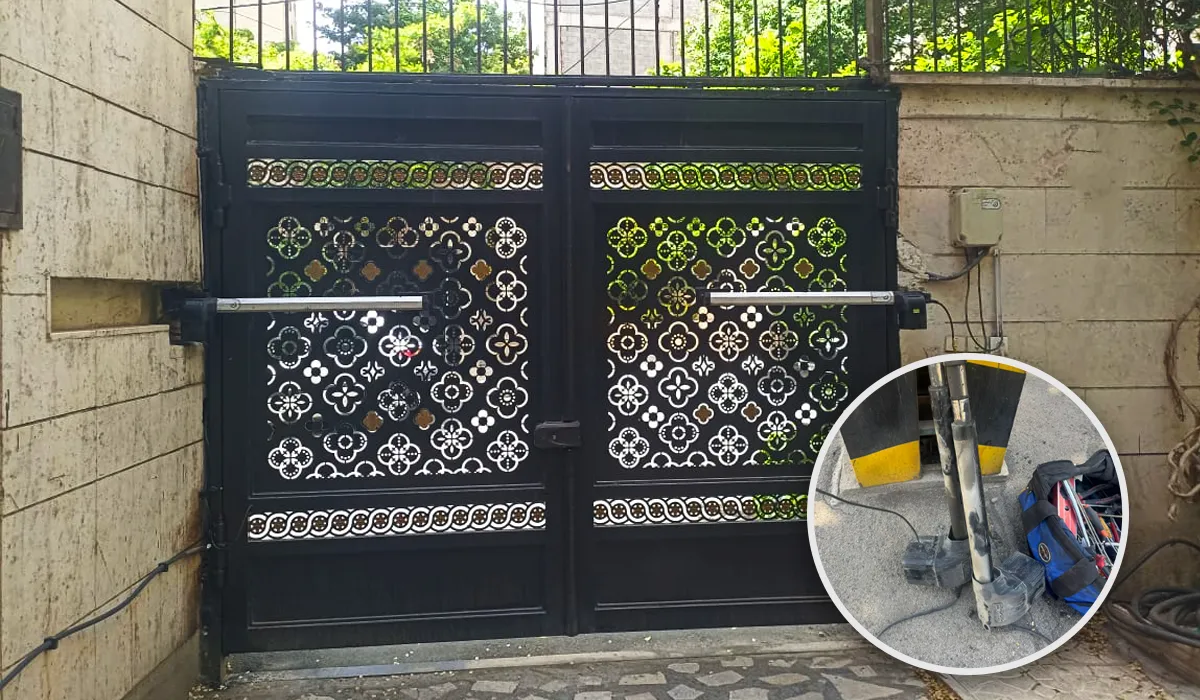

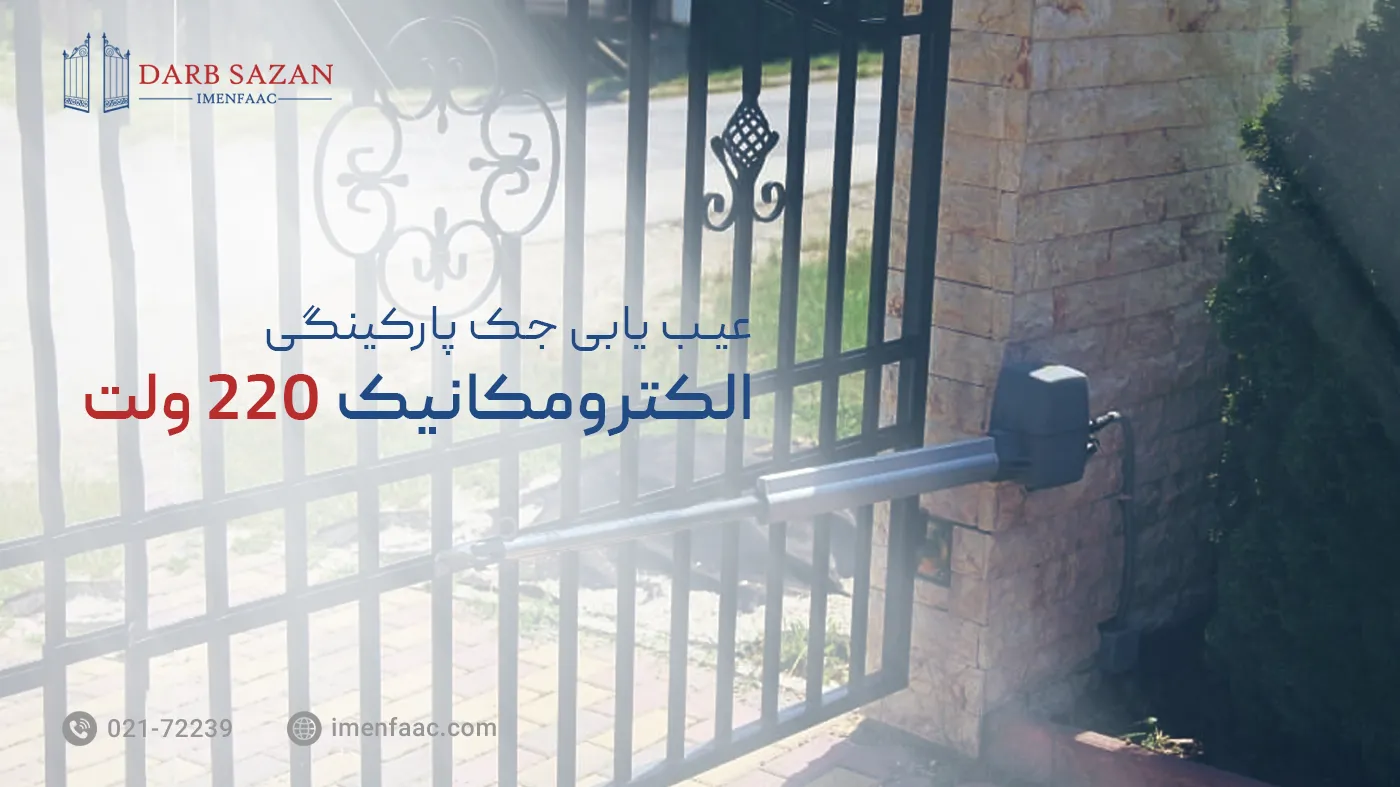

عیب یابی و تعمیر جک پارکینگ الکترومکانیک ۲۲۰ ولت

عیب یابی جک پارکینگی الکترومکانیک یکی از ضروری ترین مراحل برای اطمینان از عملکرد صحیح سیستم درب پارکینگ محسوب می شود. وقتی از جک های پارکینگی الکترومکانیکی ۲۲۰ ولت استفاده می کنیم، بدان معناست که سیستم، به موتور و گیربکس و مدار فرمانی وابسته است که با ولتاژ ۲۲۰ ولت تغذیه می شوند و در صورت بروز هرگونه ضعف یا ایراد، ممکن است عملکرد کلی درب مختل شود. در این مقاله به روش های پیشگیری از خرابی های احتمالی و راهکارهای تعمیر جک پارکینگ الکترومکانیک خواهیم پرداخت.

ساختار عملکرد جک پارکینگی الکترومکانیکی ۲۲۰ ولت

برای اینکه بتوانیم به درستی در فرآیند تعمیر جک پارکینگ الکترومکانیک ورود کنیم، ابتدا لازم است ساختار و چگونگی عملکرد سیستم را بشناسیم. جک پارکینگی الکترومکانیکی معمولاً شامل یک موتور الکتریکی (۲۲۰ ولت)، گیربکس، بازو یا شفت انتقال نیرو، مکانیزم باز و بسته شدن درب، مدار فرمان، ریموت یا سنسورهای کنترل حرکت، و اجزای ایمنی مانند فتوسل یا چشمی می شود.
وقتی فرمان باز یا بسته شدن صادر می شود، موتور ۲۲۰ ولت فعال می شود، نیرو از گیربکس گرفته می شود و بازوها یا شفت ها درب را در مسیر تعیین شده باز یا بسته می کنند. مدار فرمان با سنسورها و میکروسوئیچ ها همکاری می کند تا حرکت درست انجام شود، در حد مجاز قدرت اعمال شود و هنگام برخورد به مانع، سیستم واکنش مناسب نشان دهد.
چون سیستم الکترومکانیکی است، دوام قطعات مکانیکی (گیربکس، چرخ دنده، بازو) و قسمت های الکتریکی (موتور، خازن، برد فرمان) به هم وابسته اند و خرابی هر یک می تواند منجر به نیاز به تعمیر جک پارکینگ الکترومکانیک شود.

مقاله مرتبط: تعمیر جک پارکینگ V2 کالیپسو

چرا عیب یابی جک پارکینگی الکترومکانیکی اهمیت دارد؟

اگر نسبت به تعمیر جک پارکینگ الکترومکانیک بی توجه باشیم، پیامدهایی مثل کارکرد ناصحیح، کندی در باز و بسته شدن درب، مصرف بیشتر برق، ایجاد صدای زیاد، و حتی خطرات ایمنی می تواند پدید آید. با انجام به موقع عیب یابی، می توان از خرابی های بزرگ تر جلوگیری کرد، هزینه ها را کاهش داد و عمر مفید سیستم را افزایش داد.

نشانه های هشدار دهنده که باید وارد مرحله عیب یابی شویم

در فرآیند تعمیر جک پارکینگ الکترومکانیک، چند نشانه رایج وجود دارد که اگر مشاهده شوند، باید فوراً وارد مرحله عیب یابی جک پارکینگی الکترومکانیکی شویم:

• درب به فرمان باز یا بسته شدن واکنش نشان نمی دهد یا کاملاً از کار افتاده است.
• درب در یک طرف یا فقط در یکی از جهات باز یا بسته می شود.
• حرکت باز یا بسته شدن بسیار کند، نامنظم یا با تأخیر انجام می شود.
• صدای غیرعادی مانند تق تق، لرزش یا صداهای گیربکس هنگام عملکرد سیستم شنیده می شود.
• درب در میانه مسیر متوقف می شود یا یک لنگه باز نمی‏شود.
• پس از بسته شدن درب، دوباره به طور خودبخود باز می شود یا فرمان درست انجام نمی شود.
• فتوسل، چشمی یا فلاشر کار نمی کند و سیستم ایمنی مختل شده است.

هر کدام از این موارد زنگ هشدار محسوب می شوند برای انجام بررسی دقیق تر و تعمیر جک پارکینگ الکترومکانیک.

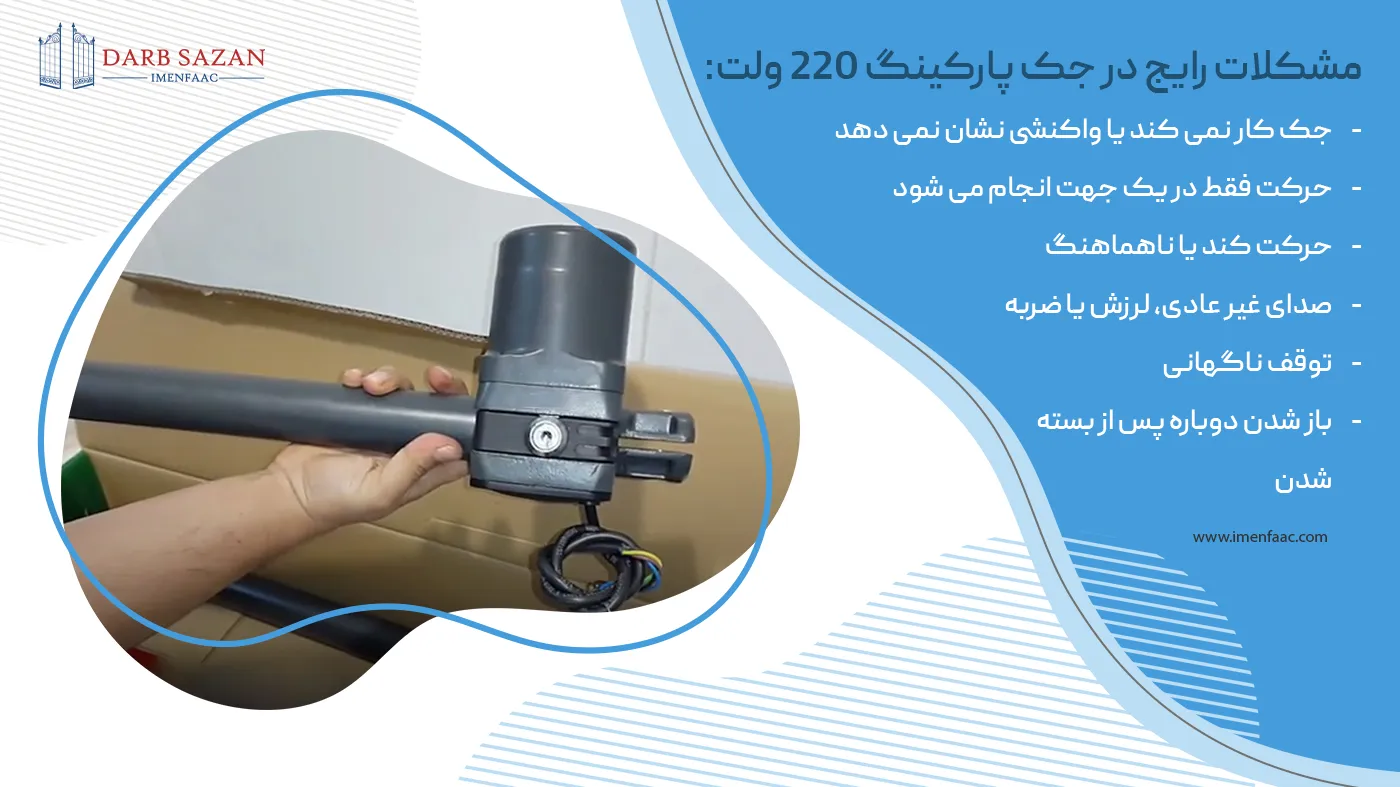

مشکلات رایج و راهکارهای تعمیر جک پارکینگ الکترومکانیک

در ادامه به مهم ترین مشکلاتی که ممکن است برای جک های پارکینگی الکترومکانیکی ۲۲۰ ولت پیش بیاید می پردازیم، همراه با راهکارهای پیشگیری و تعمیر.

۱. جک کار نمی کند یا هیچ واکنشی نشان نمی دهد

یکی از شایع ترین موارد نیاز به تعمیر جک پارکینگ الکترومکانیک، زمانی است که سیستم نه باز می کند و نه بسته می شود. در این حالت ابتدا باید برق ورودی و فیوزها را بررسی کنید. در بسیاری از موارد، قطع برق یا سوختن فیوز باعث این وضعیت می شود.
اگر برق ورودی درست است، مرحله بعد بررسی برد فرمان است: ممکن است رله ها یا قطعات الکترونیکی در مدار فرمان خراب شده باشند. در این صورت یا نیاز به تعویض برد دارد یا تنظیماتی باید دوباره انجام شود.

راهکارها:

• با مولتی متر ولتاژ ۲۲۰ ولت برق ورودی را اندازه گیری کنید.
• فیوزها و کلید محافظ (MCB) را بررسی کنید و در صورت نیاز تعویض کنید.
• اگر برق تأمین می شود، برد فرمان را بازبینی کرده و از سالم بودن رله ها و چراغ های نشانگر اطمینان حاصل کنید. در صورت خرابی برد، تماس با سرویس کار ضروری است.

۲. حرکت فقط در یک جهت انجام می شود

گاهی سیستم تنها باز می کند یا تنها بسته می شود؛ این یعنی یکی از جهت ها در عملکرد ناقص عمل می کند. در فرآیند تعمیر جک پارکینگ الکترومکانیک، این حالت معمول است و معمولاً ناشی از خرابی میکروسوئیچ انتهایی، رله یکی از جهات، یا تنظیمات اشتباه فرمان است.

راهکارها:

• میکروسوئیچ های فیزیکی باز و بسته شدن را بررسی کنید که سالم باشند و تحریک شوند.
• سیم کشی مرتبط با میکروسوئیچ ها را چک کنید که قطع یا آسیب دیده نباشد.
• در برد فرمان، جهت هایی که تعریف شده اند را بررسی و تنظیم نمایید.
• در صورت نیاز، برد فرمان یا رله مرتبط را تعویض یا سرویس کنید.

۳. حرکت کند یا ناهماهنگ

وقتی حرکت باز یا بسته شدن به کندی انجام شود، یا دو بازوی جک با هم هماهنگ نباشند، یعنی عملکرد دچار مشکل است. در مدل های الکترومکانیکی ۲۲۰ ولت، ممکن است علت از خازن راه انداز موتور باشد یا حرکت بازوها به علت اصطکاک زیاد در لولا یا محور باز شدن، دچار اختلال شده باشد.

راهکارها:

• خازن موتور را بررسی و در صورت افت ظرفیت یا معیوب بودن، تعویض کنید.
• محور لولاها، بازوها و اطراف گیربکس را از لحاظ روان بودن بررسی و در صورت نیاز گریس کاری کنید.
• مسیر حرکت درب را بررسی و از نبود مانع یا گیرکردن اطمینان حاصل کنید.
• اگر مشکل بیش از حد است، سرویس کامل جک با باز کردن گیربکس و تنظیم مجدد توصیه می شود.

مقاله مرتبط پیشنهادی: چرا جک پارکینگی به کندی حرکت می‌کند؟

۴. صدای غیرعادی، لرزش یا ضربه هنگام عملکرد

شنیدن صدای تق تق، لرزش یا ورود به سرویس به معنی این است که بخش مکانیکی جک دچار مشکل شده است. در فرآیند تعمیر جک پارکینگ الکترومکانیک، گیربکس، چرخ دنده ها، ماردون یا شفت ممکن است دچار فرسایش یا شکستگی شده باشند.

راهکارها:

• پیچ ها و اتصالات پایه جک و بازوها را سفت کرده و از محکم بودن آنها اطمینان حاصل کنید.
• اگر صدا از داخل موتور یا گیربکس است، باید گیربکس باز شود، چرخ دنده ها، بلبرینگ ها، شفت ها و ماردون را بررسی و در صورت نیاز تعویض شود.
• از گریس صنعتی مناسب برای گیربکس استفاده نموده و سپس پوشش را ببندید و مجدداً تنظیم کنید.

۵. توقف ناگهانی درب در میانه مسیر

اگر مشاهده می کنید که درب بعد از شروع به حرکت در وسط راه متوقف می شود یا فرمان ادامه حرکت دریافت نمی کند، می توان گفت نشانه ای از مشکل در سیستم عیب یابی جک پارکینگی الکترومکانیکی است. معمولاً علت این موضوع می تواند تنظیم نادرست لیمیت سوئیچ ها، خطا در فتوسل ها یا نوسان برق باشد.

راهکارها:

• ابتدا فتوسل ها یا چشمی ها را بررسی کنید: تمیز بودن اجزا، نبود گردوغبار یا اختلال در زاویه نصب مهم است.
• مسیر حرکت درب را کنترل کنید که در میانه راه مانعی نداشته باشد.
• سپس، لیمیت سوئیچ های باز و بسته شدن را مجدداً تنظیم کنید طبق دستورالعمل کارخانه.
• اگر نوسان برق دیده شود، استفاده از محافظ ولتاژ پیشنهاد می شود تا از بروز این نوع اختلال جلوگیری شود.

۶. درب پس از بسته شدن دوباره باز می شود

یکی از مشکلات نگران کننده که در عیب یابی جک پارکینگی الکترومکانیکی مطرح است این است که پس از بسته شدن کامل، دوباره درب باز می شود یا فرمان بسته شدن کامل صورت نمی گیرد. این می تواند ناشی از فتوسل معیوب، تداخل فرکانسی ریموت، یا تنظیم نادرست زمان بسته شدن خودکار باشد.

راهکارها:

• فتوسل ها را تمیز کرده، زاویه نصب آن‏ها را بازبینی نمایید. ممکن است نور خورشید یا گرد و غبار باعث اختلال شده باشد.
• در محیط هایی که چند ریموت یا فرستنده همزمان فعال هستند، ممکن است تداخل ایجاد شود—ریست و تعریف مجدد ریموت ها لازم است.
• در برد فرمان زمان «بسته شدن خودکار» (Auto Close) را تنظیم کرده و از فعال بودن آن اطمینان حاصل کنید.

مقاله پیشنهادی مرتبط: علت باز و بسته شدن خود به خود جک پارکینگ

۷. خرابی قطعات ایمنی  (فتوسل، فلاشر)

در فرآیند تعمیر جک پارکینگ الکترومکانیک، باید به قطعات جانبی و ایمنی هم توجه شود. اگر فتوسل یا چشمی ها کار نکند یا فلاشر فعال نشود، نه تنها عملکرد سیستم مختل می شود، بلکه از نظر ایمنی نیز خطر وجود دارد.

راهکارها:

• ولتاژ ورودی به فتوسل و فلاشر را توسط مولتی متر بررسی کنید.
• زاویه و محل نصب چشمی ها را اصلاح کنید تا خط دید مناسب داشته باشند.
• در صورت دریافت فرمان ولی عدم عملکرد، ممکن است برد مربوط به فتوسل یا خود فتوسل خراب باشد که نیاز به تعویض دارد.

عوامل مؤثر در خرابی زودرس و راهکارهای پیشگیری

برای آن که نیاز به تعمیر جک پارکینگ الکترومکانیک به حداقل برسد، رعایت نکات زیر مهم است:

• نصب استاندارد: بازوها، شفت ها، پایه ها باید دقیقاً طبق دستورالعمل کارخانه نصب شوند؛ نصب نامناسب یکی از دلایل اصلی خرابی سیستم است.
• تردد مطابق ظرفیت: اگر جک پارکینگی الکترومکانیکی ۲۲۰ ولت برای محل پرتردد استفاده شود، ممکن است بار بیش از ظرفیت تحمل کرده و موتور یا گیربکس آسیب ببیند.
• برق پایدار و محافظ ولتاژ: نوسانات برق، قطع و وصل های ناگهانی، می تواند برد فرمان یا موتور را آسیب پذیر کند. استفاده از محافظ ولتاژ توصیه شده است.
• سرویس دوره ای: به طور مثال هر ۶ ماه یکبار سیستم باید بازدید شود؛ شامل تمیزکاری فتوسل، روان کاری بازوها، بررسی پیچ ها و اتصالات و کنترل خازن موتور.
• تمیزی و محل نصب منطبق بر شرایط جوی: رطوبت، گردوغبار یا نصب در فضای باز بدون پوشش مناسب باعث نفوذ آب یا گردوغبار به مدار فرمان و قطعات مکانیکی می شوند و عمر مفید را کاهش می دهند.

نتیجه گیری

در این مقاله، به موضوع عیب یابی جک پارکینگی الکترومکانیکی ۲۲۰ ولت با زبان ساده اما جامع پرداختیم و مهم ترین مشکلاتی که ممکن است برای این نوع سیستم ها پیش بیاید را همراه با راهکارهای مؤثر برای تعمیر جک پارکینگ الکترومکانیک بررسی کردیم. اگر نشانه های خرابی نظیر عدم کارکرد، حرکت کند، صدای زیاد یا توقف ناگهانی مشاهده شد، بهتر است به سرعت وارد فرآیند عیب یابی شوید تا از بروز خرابی گسترده تر جلوگیری شود. همچنین با رعایت نکات پیشگیری می توانید عمر مفید سیستم را افزایش داده و نیاز به تعمیرات پرهزینه را کاهش دهید.
در نهایت، اگر با انجام این مراحل مشکل حل نشد، توصیه می شود از خدمات متخصصین مجاز استفاده کنید تا از آسیب بیشتر به موتور یا برد فرمان جلوگیری شود.
