نصب چشمی درب پارکینگ یکی از عملیاتی است که بهتر است قبل از اقدام به آن اطلاعات کاملی در این زمینه داشته باشید. این مطلب به آموزش نصب چشمی درب پارکینگ و بهترین ارتفاع چشمی درب اشاره دارد و در پایان نکات مهمی را که هنگام نصب چشمی باید بدانید خواهید خواند.
آموزش نصب چشمی درب پارکینگ
از آنجایی که تمام چشمی ها عملکردی مشابه دارند، کلیت نصب آن‌ها به شکل یکسانی انجام می‌پذیرد. با این حال بهتر است نصب چشمی درب پارکینگ را به تکسنین ماهری بسپارید که مهارت، تجربه و اطلاعات کاملی درباره نحوه‌ی عملکرد درب اتوماتیک دارد و تمام قطعات را به‌خوبی می‌شناسد. برای این منظور می توانید با مراجعه به این لینک و برقراری ارتباط با متخصصان مربوطه اقدام به تعمیر چشمی درب پارکینگ خود فرمایید.
نصب فتوسل برای جک های پارکینگ یکی از مراحل حیاتی در نصب این سیستم ها است که باعث افزایش ایمنی و جلوگیری از برخورد درب با وسایل نقلیه یا افراد می‌شود. در ادامه، آموزش کامل نصب فتوسل برای انواع جک پارکینگ به طور کامل توضیح داده شده است.
اجزای اصلی مورد نیاز
- فتوسل (چشمی): شامل یک فرستنده و گیرنده است که بین آن‌ها سیگنال مادون‌قرمز ارسال می‌شود.
- جک پارکینگ: سیستم اتوماسیون باز و بسته شدن درب.
- منبع تغذیه: برای تأمین برق فتوسل و جک.
- کنترلر (برد فرمان): مدار اصلی که فرمان‌های باز و بسته شدن درب را مدیریت می‌کند.
- سیم های اتصال: برای ارتباط بین فتوسل، جک و کنترلر.
مراحل نصب فتوسل برای جک پارکینگ
1. انتخاب محل مناسب برای نصب فتوسل
فتوسل ها معمولاً در دو طرف درب نصب می‌شوند، تا زمانی که مانعی بین درب قرار دارد، سیگنال بین فرستنده و گیرنده قطع شود و درب متوقف یا به عقب برگردد. برای انتخاب محل مناسب:
- فتوسل ها باید در ارتفاعی بین 50 تا 70 سانتی‌متر از سطح زمین نصب شوند.
- دو سمت درب را بررسی کنید که موانع یا اشیاء بزرگ مانند ستون یا دیوار مانع از دید مستقیم بین فتوسل ها نشوند.
2. نصب براکت های فتوسل
- در این مرحله باید براکت های نصب فتوسل (چشمی‌ها) را بر روی دیوار یا ستون‌های دو طرف درب نصب کنید.
- از دریل و پیچ‌های مناسب برای محکم کردن براکت ها استفاده کنید.
- مطمئن شوید که براکت ها در یک راستا قرار دارند و تراز هستند، زیرا هم راستایی دقیق فتوسل ها برای عملکرد صحیح ضروری است.
3. اتصال سیم های فتوسل به جک پارکینگ
پس از نصب براکت ها و قرار دادن فتوسل ها در محل:
- سیم های فتوسل را به ورودی‌های مخصوص روی برد کنترل جک پارکینگ متصل کنید.
- فتوسل ها معمولاً دو سیم برای تغذیه (+ و -) و دو سیم برای سیگنال دارند.
- سیم های تغذیه (+ و -) را به منبع تغذیه 12 یا 24 ولت جک پارکینگ وصل کنید.
- سیم های سیگنال را به ترمینال مخصوص Photocell یا Safety Beam روی برد کنترل جک متصل کنید.
4. تست هم راستایی فتوسل ها
پس از نصب و سیم کشی، فتوسل ها باید به درستی تنظیم شوند:
- برای اطمینان از عملکرد صحیح فتوسل ها، باید سیگنال بین فرستنده و گیرنده برقرار باشد. اگر سیگنال قطع باشد (مثلاً با مانع یا تنظیم نادرست)، جک پارکینگ کار نمی‌کند.
- برخی فتوسل ها دارای چراغ LED برای نشان دادن وضعیت عملکرد هستند. اگر چراغ LED روشن باشد، نشان می‌دهد که فتوسل ها به درستی هم‌راستا هستند و سیگنال برقرار است.
5. تنظیم نهایی برد کنترل
اکنون که فتوسل ها نصب و هم راستایی انجام شده است:
- به تنظیمات برد کنترل جک پارکینگ دسترسی پیدا کنید و اطمینان حاصل کنید که برد فرمان به درستی پیکربندی شده است تا در صورت تشخیص مانع توسط فتوسل، فرمان توقف یا بازگشت درب را صادر کند.
- برخی بردهای کنترل دارای گزینه‌های قابل تنظیم برای حساسیت فتوسل هستند. این تنظیمات را به‌دقت بررسی و در صورت نیاز تنظیم کنید.
6. تست عملکرد نهایی
پس از اتمام نصب و تنظیمات:
- چندین بار درب را باز و بسته کنید و عملکرد فتوسل ها را تست کنید.
- هنگام باز و بسته شدن درب، با قرار دادن یک شیء بین فتوسل ها (مانند دست یا وسیله)، بررسی کنید که آیا درب متوقف یا باز می‌شود.
- در صورتی که درب به درستی عمل نمی‌کند، تنظیمات فتوسل و سیم‌کشی را دوباره بررسی کنید.
نکات مهم در نصب فتوسل برای جک پارکینگ
- تراز دقیق فتوسل ها: اگر فتوسل ها به درستی تراز نباشند، سیگنال ارسال و دریافت نمی‌شود و سیستم درست عمل نمی‌کند.
- محافظت از فتوسل ها در برابر شرایط جوی: فتوسل ها را در مکان‌هایی نصب کنید که در برابر باران و گرد و غبار محافظت شده باشند.
- اتصال صحیح سیم‌ها: اشتباه در سیم‌کشی می‌تواند منجر به عملکرد نادرست یا خرابی فتوسل شود.
- بررسی تنظیمات برد کنترل: اطمینان حاصل کنید که برد کنترل به درستی تنظیم شده و فتوسل ها فعال هستند.
نصب فتوسل برای جک پارکینگ یک بخش اساسی در ایمنی و عملکرد صحیح این سیستم هاست. با انجام مراحل ذکر شده، شما می‌توانید فتوسل ها را به درستی نصب کرده و از ایمنی و کارکرد صحیح سیستم درب پارکینگ خود اطمینان حاصل کنید.
طرز کار فتوسل یا چشمی درب پارکینگ

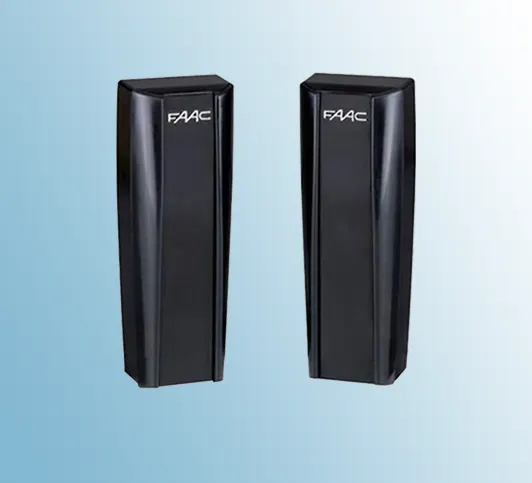

دو قطعه‌‌ی مشکی رنگ که روی دیوارهای چهارچوب درب پارکینگ و رو‌به‌روی یکدیگر وصل شده‌اند، فتوسل یا چشمی نامیده می‌شود.
این قطعه مهم‌ترین قسمت درب‌های اتوماتیک می‌باشد و وظیفه‌ی تشخیص موانع را برعهده دارد و از برخورد درب پارکینگ به خودرو، افراد و موانع جلوگیری می‌کند.
امروزه انواع مختلفی از فتوسل‌ها در بازار موجود است که از نظر ساختار با یکدیگر تفاوت دارند. مانند: فتوسل‌های معمولی، گردان، وایرلس، آینه‌ای، دارای برد بلند و…
برای آشنایی بیشتر با فتوسل ها پیشنهاد می کنیم مقاله فتوسل های نوری (معمولی) و نجومی را مطالعه نمایید.
این وسیله یک دسته پرتو باریک مادون قرمز که با چشم غیرمسلح قابل مشاهده نیستند را منتشر می‌کند. امواج مادون قرمز منتشر شده توسط چشمی به هیچ عنوان برای سلامتی انسان مضر و خطرناک نیستند.
فتوسل از دو قسمت فرستنده (TX) و گیرنده (RX) تشکیل شده‌است. روش کار به این حالت است که در زمان استفاده دستگاه فرستنده به وسیله دیود گالیم یک دسته پرتو نامرئی را تولید می‌کند و در مسیر مستقیم به دستگاه گیرنده که یک فتو دیود می‌باشد، می‌فرستد.
بهترین ارتفاع چشمی درب و نکات مهم آن
- جهت نصب چشمی درب پارکینگ حداقل و حداکثر ارتفاع پیشنهادی به ترتیب: 25 و 65 سانتی‌متر از سطح زمین مناسب می‌باشد.
- توصیه می‌شود برای نصب چشمی، ارتفاع 60 الی 65 سانتی‌متر را انتخاب کنید.
نکات مهمی که هنگام نصب چشمی درب پارکینگ باید رعایت شود:
- نحوه‌ی سیم کشی داخل دستگاه بسیار مهم است و جهت جلوگیری از نقص در عملکرد دستگاه باید در نهایت دقت انجام شود. توجه به تعداد سیم‌ها جهت سیم بندی و نصب چشمی درب پارکینگ ضروری می‌باشد.
- واشری که در اطراف فتوسل قرار دارد از ورود آب به دستگاه جلوگیری می‌کند.
- اگر دیوارهای کناری چهارچوب درب قابلیت نصب چشمی را نداشته باشند، از پایه‌های مخصوص استفاده کنید.
- توصیه می‌شود پس از پایان کار و نصب چشمی درب پارکینگ، دست خود را جلوی فتوسل تکان دهید تا با قطع و وصل شدن مسیر دید آن از صحت عملکرد دستگاه اطمینان حاصل فرمایید.
توجه داشته باشید که توقف حرکت یا حرکت در جهت معکوس به دنبال وجود مانع، صرفا در زمان بسته شدن درب‌ها اتفاق می‌افتد و اگر در هنگام باز شدن درب‌ها مانعی پدیدار شود، اختلالی ایجاد نخواهد شد.
