راهنمای نصب راهبند

راهنما و آموزش نصب راهبند بازویی

آموزش نصب راهبند اتوماتیک

در این مقاله قصد داریم نحوه نصب راهبند اتوماتیک را آموزش دهیم. راهبند بازویی اتوماتیک از آخرین تکنولوژی طراحی قالب، ساخت ریخته گری و بدون طراحی کلاچ طراحی شده است. بنابراین کیفیت این محصول بسیار بالا بوده و به راحتی می‌توان در معابر پر تردد از آن استفاده کرد. این مکانیزم از چرخ دنده و ساختار یکپارچه میل لنگ استفاده می‌کند که باعث به راه انداختن سریع و پیوسته بازو می‌شود. در نتیجه نگهداری راحت و سریع راهبند را به دنبال خواهد داشت.

آموزش نصب راهبند

قبل از سفارش دستگاه، لطفا چپ گرد یا راستگرد بودن را همانند شکل های زیر مشخص نمایید.

نحوه نصب راهبند

  • لطفا نوع مناسب راهبند را با توجه به مشخصات مکان و جهت نصب راهبند انتخاب کنید.

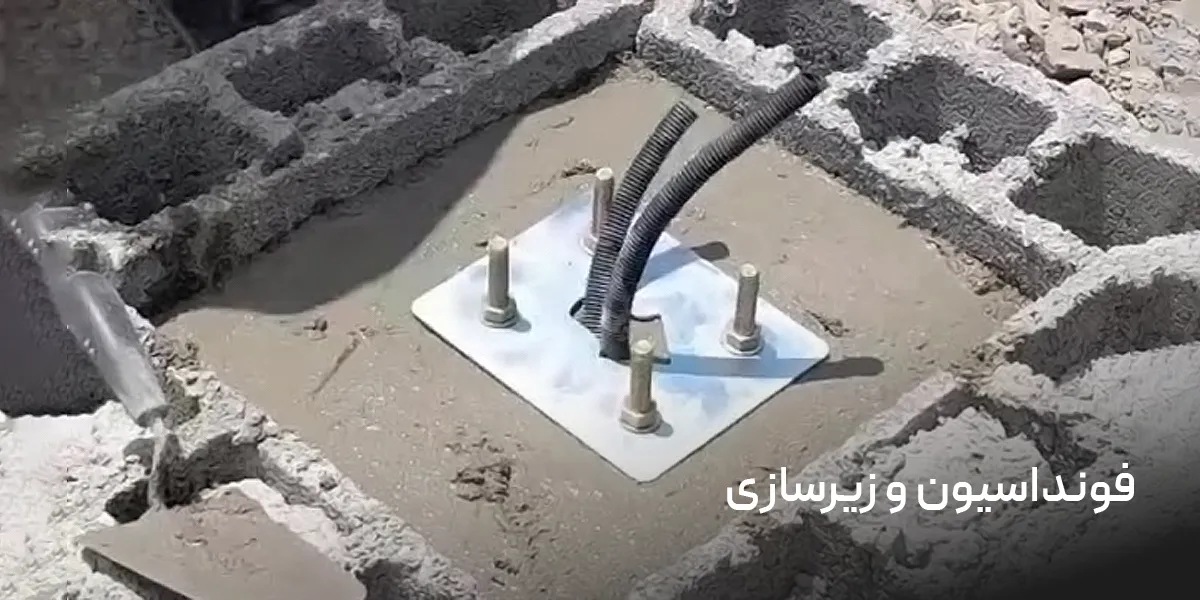

  • صفحه پلیت راهبند را نصب کنید و اجازه دهید که سیمان خشک شود.
  • سپس اطاقک راهبند را با رول بولت به صفحه پلیت نصب کنید.
  • پس از نصب و تنظیم اتاقک بازو راهبند را با استفاده از 2 عدد پیچ M12*70 روی نگهدارنده و کاور نگهدارنده بازو نصب کنید.

نصب کفی بیس پلیت

انتخاب، تنظیم و نصب فنر راهبند

  1. فنر ها و متعلقات راهبند قبل از تحویل به خوبی تنظیم شده است. برای تنظیم بیشتر لطفا دستور العمل زیر را اجرا کنید.
    اخطار: لطفا از قطع بودن برق قبل از این تنظیمات در حین نصب راهبند اطمینان حاصل فرمایید.
  2. برداشتن کاور بالایی
    قبل از برداشتن کاور بالایی لطفا بازو راهبند را به حالت عمودی در آورید (همانند شکل 6).
    کاور بالایی بدنه راهبند را جدا کنید. (همانند شکل 5).
    • دو پیچ روی کاور بالایی که زیر نگهدارنده بازو قرار دارد را باز کنید.
    • درب اطاقک را باز کنید و دو پیچ درون درب اتاقک را باز کنید.
  1. تشخیص فنر
    کشش فنر قابل تنظیم است. ضخامت هر فنر با توجه به رنگ در جدول زیر آمده است:
بخشضخامت(میلی‌متر)رنگ فنر
14.5قرمز
25.5آبی
36سبز
46.5زرد
جدول مشخصات فنر

4. جدول انتخاب فنر

نوع بازوطول بازو (متر)
ابعاد بازو 1*45*100 میلی متر
قطر فنر (میلی‌متر)
بازو تلسکوپی5 تا 64.5+5.5
بازو تلسکوپی4.5 تا 56
بازو تلسکوپی3.5 تا 4.55.5
بازو تلسکوپی2.5 تا 3.54.5
بازو تلسکوپی با لاستیک5 تا 66.5 + 4.5
بازو تلسکوپی با لاستیک4.5 تا 55.5 + 4.5
بازو تلسکوپی با لاستیک4 تا 4.56
بازو تلسکوپی با لاستیک3.5 تا44.5 + 4.5
بازو تلسکوپی با لاستیک3.5 تا 55.5
بازو مفصلی5 تا 66.5 +4.5
بازو مفصلی4 تا 55.5 + 4.5
بازو مفصلی3 تا 44.5 + 4.5
بازو حصاری (فنس‌دار) دو ردیفهکمتر از 56.5 + 6.5
بازو حصاری (فنس‌دار) دو ردیفه4 تا 56.5 + 5.5
بازو حصاری (فنس‌دار) دو ردیفه3 تا 46.5 + 4.5
بازو حصاری(فنس‌دار) سه ردیفه3 تا 46.5 + 5.5
بازو حصاری(فنس‌دار) سه ردیفه2 تا 35.5 + 4.5
جدول انتخاب فنر

اخطار: لطفا طول بازو و وزن بازو (کاهش یا افزایش) را تغییر ندهید یا فنر را نامتوازن نکنید، بدلیل اینکه قبل از نصب راهبند و تحویل، به خوبی تنظیم شده است. در صورت الزام لطفا یک فنر مناسب جدید برای تنظیم کردن انتخاب کنید.(نحوه تنظیم: در صورت لرزش بازو در هنگام پایین آمدن، فنر را محکم کنید و در صورت لرزش بازو در هنگام بالا رفتن، فنر را آزاد کنید).

  1. نصب و جداسازی و تنظیم فنر
    مراحل به شرح زیر است:
    • بازو را در حالت عمودی نگه دارید.
    • مهره های محکم کننده فنر را آزاد کنید و پیچ های M8*140 را با آچار شش ضلعی (آچار الن) باز کنید.
    • فنر را جدا کنید
  1. تنظیم تعادل بازو
    • در ابتدا طول بازو را در حالت افقی و عمودی تست کرده و سپس بازو را توسط قطعه ثابت و متحرک به اندازه مورد نیاز تنظیم کنید و توسط پیچ های فیکس کننده بازو را ثابت نمایید.
    • بر اساس وضعیت حرکت بازو از پیچ M8*140 برای تنظیم مناسب بازو استفاده کنید؛ آنقدر پیچ تنظیم فنر را تغییر بدهید تا به وضعیت مناسب حرکت بازو برسد.
    • برای نصب راهبند بازویی با دو عدد فنر، لطفا فنر ها را همزمان با یکدیگر برای تعادل بهتر تنظیم کنید.
    • در صورت لرزش جدی بازو هنگام بالا رفتن یا پایین آمدن مراحل زیر را دنبال کنید.
    نحوه تنظیم به شرح زیر است:
    اگر بازو در هنگام بالا رفتن به صورت جدی بلرزد به این معناست که فنر خیلی محکم است؛ لطفا فنر را آزاد کنید و اگر بازو در هنگام پایین آمدن بطور جدی بلرزد به این معناست که فنر بسیار آزاد است لطفا فنر را محکم کنید.
    • قبل از تنظیم تعادل فنر با تنظیم پیچ ها لطفا ابتدا مهره های سفت کننده را آزاد کنید. بعد از اینکه بازو به درستی متعادل شد مهره ها را محکم ببندید.
    • نحوه درست تنظیم عمودی یا افقی (با توجه به شکل 9)


آموزش کامل نصب راهبند هیدرولیک فک

نصب راهبند هیدرولیک فک یکی از مهم‌ترین مراحل برای کنترل تردد و افزایش امنیت در محیط‌های پر تردد مثل پارکینگ‌ها، ورودی‌های تجاری و مناطق صنعتی است. راهبندهای هیدرولیک فک با استفاده از فناوری پیشرفته و سیستم هیدرولیک، از مقاومت و دوام بالایی برخوردار هستند. در این راهنما، تمام مراحل نصب راهبند هیدرولیک فک را به صورت جامع و گام به گام توضیح خواهیم داد.

1. آماده‌سازی اولیه قبل از نصب راهبند هیدرولیک فک

الف) بررسی محل نصب

قبل از شروع نصب راهبند هیدرولیک فک، باید محل نصب به دقت بررسی شود. محل باید صاف و بدون مانع باشد و از هرگونه شیب زیاد و ناپایداری جلوگیری شود. اطمینان حاصل کنید که راهبند در محل مناسبی نصب می‌شود تا بهترین عملکرد را داشته باشد.

ب) ابزارهای مورد نیاز

برای نصب راهبند هیدرولیک فک، ابزارهای زیر ضروری هستند:

  • دریل و مته مناسب
  • متر و مداد برای علامت‌گذاری
  • پیچ گوشتی و آچار
  • پیچ و رول‌پلاک
  • کابل‌های برق مناسب

2. نصب پایه و ستون راهبند

الف) آماده‌سازی پایه راهبند

در اولین مرحله از نصب راهبند هیدرولیک فک، باید محل نصب پایه به دقت علامت‌گذاری شود. ابتدا جای سوراخ‌ها برای نصب پایه راهبند روی زمین مشخص شده و با استفاده از دریل و مته مناسب، سوراخ‌های لازم ایجاد می‌شود. پس از سوراخ‌کاری، پایه راهبند به وسیله پیچ و رول‌پلاک به زمین محکم می‌شود.

ب) نصب ستون اصلی راهبند

در این مرحله، ستون راهبند روی پایه‌ای که قبلاً نصب شده قرار می‌گیرد و با استفاده از پیچ‌ها محکم می‌شود. این ستون شامل مکانیزم حرکت بازو و سیستم هیدرولیک است و باید به‌درستی و با دقت نصب گردد تا عملکرد روان و بی‌نقصی داشته باشد.

3. نصب بازوی راهبند

الف) اتصال بازوی راهبند به ستون

بازوی راهبند یکی از قطعات مهم است که تردد خودروها را کنترل می‌کند. در این مرحله از نصب راهبند هیدرولیک فک، بازو به ستون راهبند متصل می‌شود. بازو باید به‌درستی تراز شده و به‌صورت محکم نصب شود تا در هنگام حرکت، دچار لرزش یا اختلال نشود.

ب) تنظیم طول بازو

در صورت نیاز، می‌توان طول بازو را بسته به عرض ورودی تنظیم کرد. برخی مدل‌های راهبند فک قابلیت تنظیم طول بازو را دارند تا برای محیط‌های مختلف قابل استفاده باشند.

4. نصب جعبه کنترل و سیم‌کشی

الف) انتخاب محل مناسب برای جعبه کنترل

جعبه کنترل راهبند، مرکز فرماندهی سیستم است. برای نصب راهبند هیدرولیک فک، جعبه کنترل باید در محلی نصب شود که به راحتی به راهبند و منبع برق دسترسی داشته باشد. جعبه کنترل معمولاً در نزدیکی ستون راهبند و در جایی که از عوامل جوی مثل باران و گرد و غبار محافظت شود، نصب می‌شود.

ب) سیم‌کشی سیستم

در این مرحله، سیم‌های برق و کنترل باید از جعبه کنترل به موتور و سنسورها متصل شوند. در نصب راهبند هیدرولیک فک، اطمینان حاصل کنید که سیم‌کشی به‌درستی و با استفاده از اتصالات مقاوم انجام شود. استفاده از سیم‌های با کیفیت و مقاوم در برابر شرایط محیطی برای عملکرد پایدار ضروری است.

5. نصب سنسورهای ایمنی و چشمی‌ها

الف) نصب چشمی‌های ایمنی

چشمی‌های ایمنی یکی از اجزای مهم برای جلوگیری از برخورد راهبند با خودروها یا موانع هستند. این چشمی‌ها باید در دو طرف راهبند و در ارتفاع مناسب نصب شوند تا تردد خودروها به‌درستی شناسایی شود.

ب) اتصال چشمی‌ها به جعبه کنترل

پس از نصب چشمی‌ها، سیم‌های آن‌ها باید به جعبه کنترل متصل شوند. در این مرحله از نصب راهبند هیدرولیک فک، توجه کنید که چشمی‌ها به‌درستی هم‌راستا باشند تا عملکرد صحیحی داشته باشند.

6. نصب فلاشر و سیستم هشدار

الف) نصب فلاشر

فلاشر به عنوان یک هشداردهنده نوری در بالای راهبند نصب می‌شود. این فلاشر در هنگام باز و بسته شدن راهبند روشن می‌شود و به افراد و خودروها هشدار می‌دهد. نصب فلاشر باید در محلی باشد که به خوبی قابل مشاهده باشد.

ب) اتصال فلاشر به سیستم کنترل

فلاشر باید به جعبه کنترل متصل شود تا به هنگام حرکت بازو روشن شود. در نصب راهبند هیدرولیک فک، دقت کنید که فلاشر به درستی متصل و تست شود.

7. تنظیمات نهایی

الف) تنظیم زمان باز و بسته شدن بازو

در این مرحله از نصب راهبند هیدرولیک فک، از طریق جعبه کنترل می‌توانید زمان باز و بسته شدن بازو را تنظیم کنید. همچنین سرعت حرکت بازو و مدت زمان باز ماندن آن قابل تنظیم است. این تنظیمات باید بر اساس نیازهای محیط و میزان تردد تنظیم شوند.

ب) تست عملکرد

پس از اتمام نصب، باید عملکرد راهبند با استفاده از ریموت کنترل یا سیستم دستی تست شود. باز و بسته شدن راهبند را بررسی کنید و مطمئن شوید که هیچ مشکلی در حرکت بازو و عملکرد سنسورها وجود ندارد.

8. نگهداری و سرویس‌های دوره‌ای

نصب راهبند هیدرولیک فک تنها آغاز کار است و برای حفظ عملکرد مطلوب و طول عمر بیشتر، نیاز به سرویس‌های دوره‌ای دارید. این سرویس‌ها شامل بررسی وضعیت سیستم هیدرولیک، تنظیم مجدد بازوها و بررسی وضعیت سیم‌کشی‌ها است.

نصب راهبند هیدرولیک فک با رعایت تمامی مراحل توضیح داده شده، می‌تواند به‌راحتی انجام شود. این راهبندها با استفاده از تکنولوژی هیدرولیک و سیستم‌های پیشرفته ایمنی، گزینه‌ای عالی برای کنترل تردد در ورودی‌ها هستند. با اجرای دقیق مراحل نصب راهبند هیدرولیک فک و انجام سرویس‌های منظم، می‌توانید از کارایی و دوام بالای این سیستم بهره‌مند شوید.

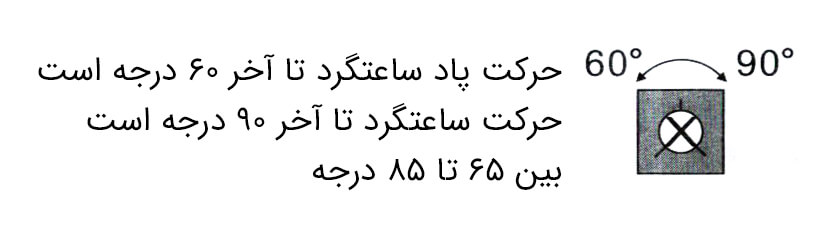

تنظیم زاویه بازو در حالت افقی:
هنگامی که نشانگر حد بالا روشن است دکمه SET را نگه دارید، سپس دکمه UP ریموت کنترل را فشار دهید (اگر که زاویه بالای 90 درجه است) یا دکمه DOWN ریموت کنترل را فشار دهید (اگر که زاویه کمتر از 90 درجه است). زاویه تنظیم بین 0 تا 10 درجه است. با رها کردن دکمهSET تنظیم انجام می‌شود.
تنظیم زاویه بازو در حالت عمودی:
هنگامی که نشانگر حد پایین روشن است دکمه SET را نگه دارید سپس دکمه UP ریموت کنترل را فشار دهید (اگر که زاویه کمتر از 0 درجه است) یا دکمه DOWN ریموت کنترل را فشار دهید ( اگر که زاویه بیش تر از 0 درجه است). زاویه بین 0 تا 20 درجه هست. با رها کردن دکمه SET تنظیمات انجام می‌شود.

نکته: هنگام فشردن دکمه stop ریموت در تنظیمات (LED 1)، خواهد درخشید. تعداد دفعات درخشش به معنای درجه تنظیم بازواست.

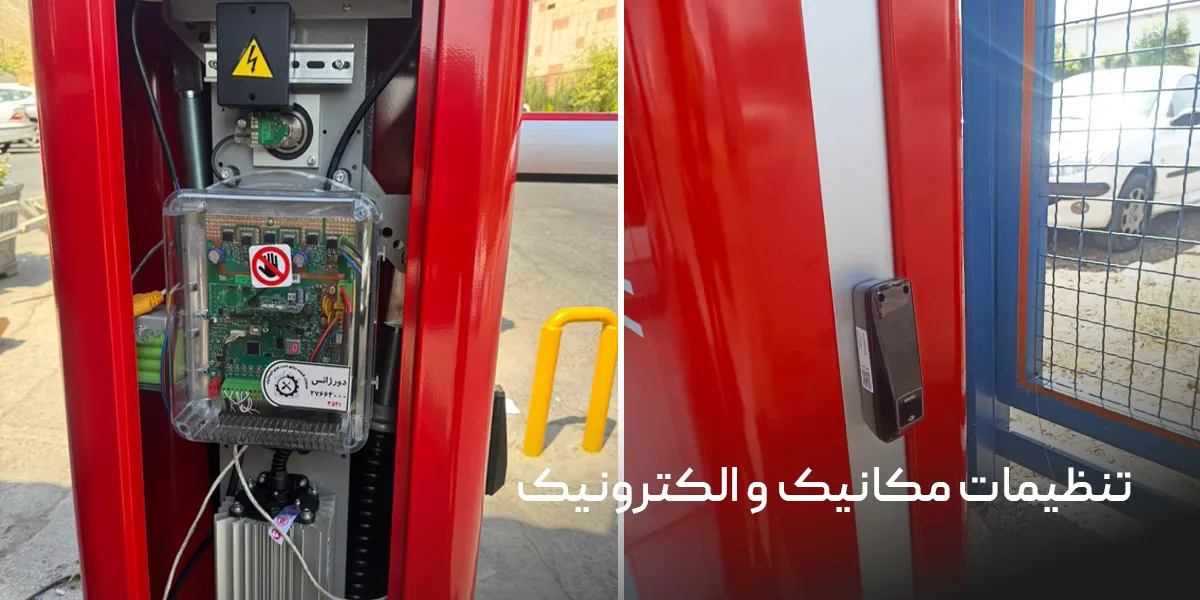

نقشه سیم کشی راهبند و توضیحات و دستور العمل های مدار فرمان برق

تمام اتصالات الکتریکی قبل از تحویل و نصب راهبند انجام شده اند و لطفا بطور تصادفی آن را تغییر ندهید. اتصال برق و اتصال به زمین می‌بایست انجام شود.
توضیحات و آموزش برای عملکرد و رابط اصلی به شرح زیر است (از چپ به راست):

  1. رابط رله حد بالا یا حد پایین خروجی: این رابط برای خروجی رله حد بالا (یا حد پایین) است سیستم می‌تواند سیگنال حالت بازو را از این رابط بگیرد.
  2. دو رابط سمت چپ برای خروجی برق DC 12 ولت است و می‌تواند برق ( کم تر از 1 آمپر ) را برای فوتوسل فراهم کند. سه رابط سمت راست ورودی سیگنال فوتوسل، ورودی سیگنال لوپ دیتکتور و COM هستند. برای نصب چشمی سیگنال بدون ولتاژ NO و COM در قسمت گیرنده فوتوسل را به سیگنال ورودی فوتوسل و رابط COM در کنترل برد متصل کنید. سیگنال بدون ولتاژ NO و COM در خروجی قسمت لوپ دیتکتور را به سیگنال ورودی لوپ دیتکتور و اتصال COM در کنترل برد متصل کنید.
  3. رابط ورودی کنترل پنل: این رابط یک سیگنال ورودی بدون ولتاژ است و می‌تواند فرمان بالا، پایین و ایست راهبند را مدیریت کند. کاربران می‌توانند از این رابط برای اتصال سیستم IC کارت، سیستمRFID، خروجی پلاک خوان و سیستم پارکینگ هوشمند استفاده کنند. همچنین می‌تواند شصتی استارت را برای کنترل راهبند استفاده کنند. تمامی فرمان ها در این کانکتور NO می باشند.
  4. رابط چراغ قرمز و سبز: این رابط برق خروجی ندارد و هماهنند سوئیچ عمل می‌کند. “COM” می‌بایست به درگاه برق مربوط به چراغ قرمز و سبز متصل شود. هنگام پایین آمدن بازو به حالت افقی چراغ قرمز به درخشیدن ادامه می‌دهد. هنگام بالا رفتن بازو و قرار گرفتن بصورت عمودی چراغ سبز به درخشیدن ادامه می‌دهد. هنگام بالا و پایین رفتن بازو چراغ های قرمز و سبز بطور متفاوت روشن خواهند بود.
  5. تنظیم عملکرد

تنظیمات دیپ سوییچ

(برای راهبند بازویی 3 ثانیه ای بهتر است عملکرد ضربه گیر باز شود)

تنظیم زاویه بالا

• تنظیمات بسته شدن اتوماتیک راهبند (اتوکلوز)

قبلا به طور کامل و به صورت ویدیویی در صفحه آموزش تنظیم (اتوکلوز) نحوه تنظیم بسته شدن اتوماتیک (اتوکلوز) راهبند های آگسا آموزش داده ایم. ولی به صورت خلاصه در اینجا آن را بازگویی میکنیم:
ابتدا دستگاه را توسط کلید مینیاتوری داخل کابین خاموش کنید. دکمه SET را نگه دارید؛ سپس دستگاه را روشن کنید. هنگامی که LED روشن است عملگر بسته شدن خودکار راهبند خاموش است و هنگامی کهLED خاموش است، بسته شدن خودکار روشن است. تعداد دفعات چشمک زدن LED، مدت زمان بسته شدن خودکار می‌باشد.
روشن کردن عملگر بسته شدن خودکار: دکمه UP(ریموت کنترل) را فشار دهید سپس زمان بسته شدن خودکار 3 ثانیه می‌باشد که با هر بار فشار دادن دکمه UP زمان به اندازه یک ثانیه اضافه می‌شود و همپنین حداکثر زمان بسته شدن خودکار 30 ثانیه می‌باشد.
خاموش کردن عملگر بسته شدن خودکار: دکمهSTOP (ریموت کنترل) را فشار دهید. هنگامی که LED روشن است به این معناست که عملگر بسته شدن خودکار راهبند خاموش است.
تعریف زمان بسته شدن خودکار: دکمه DOWN ریموت کنترل را فشار دهید. سپس LED راچک کنید. تعداد دفعات چشمک زدن LED به معنای زمان بسته شدن خودکار راهبند است.
با رها کردن دکمه SETبرنامه ذخیره خواهد شد.
(نکته: در هنگام تنظیمات، لطفا به نگه داشتن دکمه SET ادامه دهید و تا پایان عملیات آن را رها نکنید)

دیاگرام سیم کشی و مدار فرمان راهبند

کد دهی و ست کردن ریموت کنترل راهبند

قبلا به طور کامل و به صورت تصویری در صفحه ست کردن ریموت راهبند دو روش اصلی کد دهی ریموت کنترل را آموزش داده ایم.

به طور خلاصه در هنگام نصب راهبند برای برای اتصال ریموت (ست کرن ریموت) های فابریک راهبند های آگسا نیاز است که برق دستگاه را قطع کرده و دستمان را روی دکمه stop نگه میداریم و برق دستگاه را وصل میکنیم. بعد از گذشت 6 ثانیه LED گیرنده 4 مرتبه چشمک زده و ریموت ست میشود.

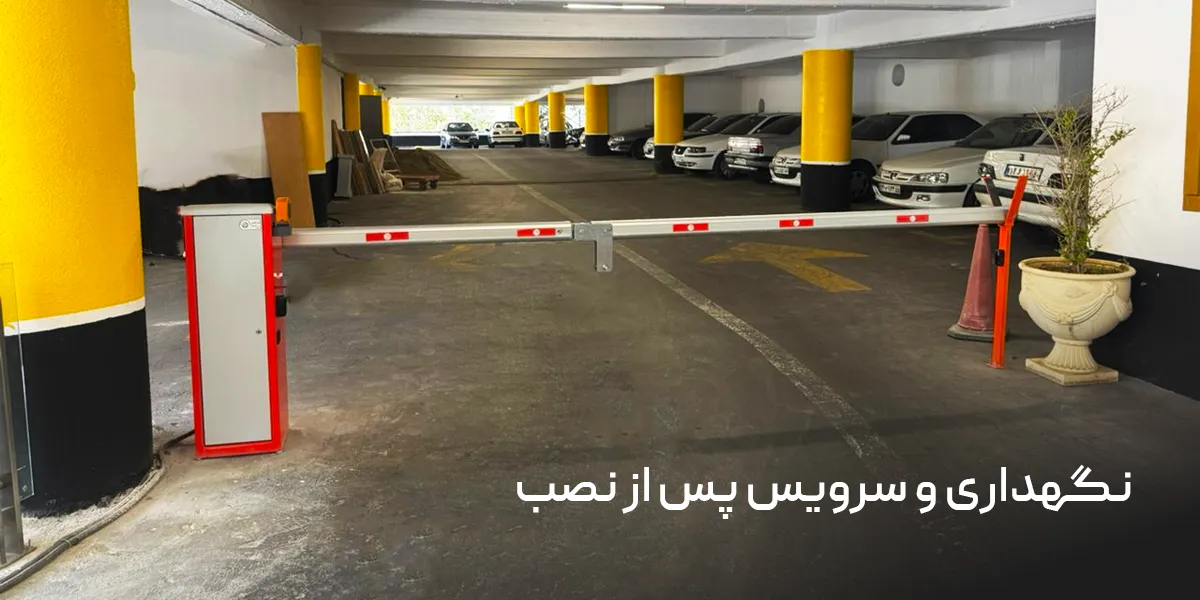

نحوه نگهداری از دستگاه پس از نصب راهبند

  1. راهبند را تمیز نگه دارید، هر یک ماه یکبار توسط بلوئر (دمنده) و دستمال مرطوب داخل و بیرون دستگاه را تمیز کنید.
  2. اتصالات را هر ماه برای اطمینان از محکم بودن آن بررسی کنید. (آچار کشی)
  3. قابلیت ارتجاعی فنر را بعد از 30000 مرتبه حرکت بررسی کنید.
  4. قطعات با فرسودگی بالا مانند فنر ها و سوییچ ها را هر 6 ماه یکبار چک کنید و با قطعات سالم تعویض کنید.
  5. فاصله آنتن دهی ریموت کنترل در صورت قرار گرفتن اجسام بزرگ، خرابی باتری یا آب و هوای نامساعد کوتاه می‌شود.

شما میتوانید از طریق وبسایت دورژانس که واحد خدمات و تعمیرات ایمن فک می باشد با محصولات و خدمات دورژانس بیشتر آشنا شوید و همچنین جهت دریافت مشاوره رایگان از کارشناسان دورژانس با شماره زیر تماس بگیرید.
