فیلم و PDF آموزش کامل راهنمای نصب درب اتوماتیک ریلی ۸۸۴ FAAC

۱) نصب مکانیکی

ابعاد دستگاه به میلی متر در شکل زیر نشان داده شده است.

راهنما ابعاد نصب 884 فک

اجزاء دستگاه در شکل زیر معرفی شده است.

راهنما اجزا تشکیل دهنده نصب ۸۸۴ فک

ابعاد فنداسیون دستگاه در شکل زیر نشان داده شده است.

راهنما نصب آموزش نصب 884

رزوه روی پبچ قلاب ه باید ۶ سانتی متر از سطح پلیت پایه بالاتر باشد تا دستگاه را روی آن ببندیم .

راهنما نصب آموزش نصب 884

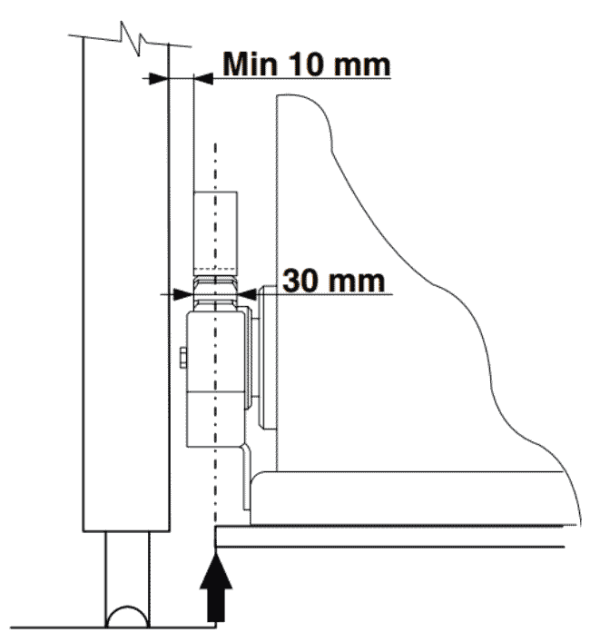

فاصله نصب دستگاه از درب در شکل زیر نشان داده شده است .

راهنما نصب آموزش نصب ۸۸۴

نحوه نصب چرخ دنده در شکل زیر نشان داده شده است .

راهنما نصب آموزش نصب ۸۸۴
