راهبند اتوماتیک

کلمه راهبند در لغت نامه دهخدا ” کسی یا چیزی که راه را مسدود کند” معنی شده است. راهبندها تجهیزاتی هستند جهت کنترل تردد وسایل نقلیه ( مسدود کردن راه ) که صدور اجازه از طریق نگهبانی به وسیله ریموت صورت میگیرد.

انواع راهبند

راهبندها را میتوان به انواع راهبند میله ای و راهبند ستونی تقسیم نمود که از میان آنها راهبند میله ای پرکاربردترین و ارزان ترین نوع می باشد.

راهبند میله ای : راهبندهای میله ای دارای یک میله متحرک (بوم ) با طول های گوناگون و سبک وزن می باشد که به کمک یک سیستم محرک هیدرولیک یا الکترومکانیک حرکت می کند.

کنترل حرکت سیستم محرک نیز از طریق یک مدار فرمان الکتریکی انجام می شود. همچنین به منظور کاهش نیروی اعمال شده به موتور در هنگام حرکت میله و افزایش سرعت حرکت، از یک فنر برای متعادل کردن وزن میله استفاده می شود.

راهبند ستونی : این نوع راهبند نام دیگری نیز به نام ” بولارد ” دارد . راهبند ستونی به صورت استوانه ای داخل سطح زمین قرار می گیرد که به کمک سیستم محرک مکانیکی و یا هیدرولیک به سمت بالا و پایین حرکت می کند.  اغلب از گرانترین نوع راهبند است .

راهبند ستونی

راهبند ستونی

راهبند اتوماتیک

راهبند اتوماتیک

راهبند میله ای به نام ها راهبند اتوماتیک ، راهبند پارکینگ ، راهبند برقی و راهبند خودرو نیز معروف است

چرا استفاده از راهبند ضروری است؟

اگر راهبند در کنار درب ورودی نباشد به راحتی و بدون هیچ مجوزی میتوان به داخل مکان رفت که بر اساس مسائل امنیتی این موضوع کمی پیچیده است.در صورت وجود فردی که کنترل آنرا در دست دارد میتوان به طور کامل خودرو و فردی که قصد دخول به محوطه را دارد وارسی کند اگر مشکلی نبود راه را برای او باز میکند اما در صورت وجود هرگونه شک و شبه ای نگهبان میتواند از باز کردن راه خودداری کند.

موارد استفاده از راهبند

موارد استفاده از راهبندها عوارضی جاده ها ،ورودی پارکینگ های عمومی و مراکز خرید ،پالایشگاه ها،درب ورودی بیمارستان ها ،ارگان های دولتی ،دانشگاه ها ، شرکت های خصوصی و سایر اماکن حتی مجتمع های مسکونی میباشد.

کاربرد راهبند اتوماتیک

انتخاب راهبند اتوماتیک میله ای مناسب

جهت انتخاب راهبند اتوماتیک میله ای مناسب باید به عرض ورود یا خروج ( طول میله یا بوم )، سرعت حرکت میله و تعداد سیکل کارکرد راهبند در هر ساعت توجه نمود.

از سوی دیگر راهبندهای میله ای را می توان براساس ولتاژ کارکرد موتور نیز به دو گروه ۲۲۰ ولت و ۲۴ ولت تقسیم نمود. شاخص ترین مزایای مدل ۲۴ ولت عبارتند از قابلیت نصب باتری پشتیبان و تعداد سیکل کارکرد بالاتر نسبت به مدل ۲۲۰ ولت می باشد اما در عوض راهبندهای میله ای ۲۲۰ ولت از سیستم کنترلی ساده تری برخوردار بوده و قیمت آنها پایین تر می باشد.

مشخصات کلی راهبند اتوماتیک میله ای در یک نگاه

نام اپراتوربرندنوع موتورمیزان ترددطول میلهزمان بالا رفتنگارانتی
615فک ایتالیاالکتروهیدرولیک40 مرتبه در ساعت5 متر5 ثانیه7 سال (تهران)
4 سال (شهرستان)
620فک ایتالیاالکتروهیدرولیکتردد نامحدود2.8 متر0.8 ثانیه7 سال (تهران)
4 سال (شهرستان)
640فک ایتالیاالکتروهیدرولیکتردد نامحدود7 متر6 ثانیه7 سال (تهران)
4 سال (شهرستان)
B680فک ایتالیاالکتروهیدرولیکتردد نامحدود2.3 تا 8.31.5 تا 6 ثانیه7 سال (تهران)
4 سال (شهرستان)
SPIN4جنیوس ایتالیاالکترومکانیک35 مرتبه در ساعت5 متر4 ثانیه7 سال (تهران)
4 سال (شهرستان)
SIMPLEجنیوس ایتالیاالکترومکانیک15 مرتبه در ساعت4 متر3 ثانیه7 سال (تهران)
4 سال (شهرستان)

ویژگیتوضیحات
تعداد ترددتردد نامحدود
طول میله (بوم)2.3 تا 5.3 متر, 5.3 تا 8.3 متر
نوع اپراتورالکتروهیدرولیک
مدت گارانتی7 سال (تهران)
4 سال (شهرستان)
برندفک ایتالیا
مدت زمان باز شدن1.5 ثانیه برای طول میله 2 متر و 6 ثانیه برای طول میله 8 متر
کلاس حفاظتی (IP)IP56
قابلیت نصب مفصل تاشوندهامکان اتصال مفصل تا شونده تا 4 متر

  • پرفروش ترین راهبند اتوماتیک در ایران مجهز به تکنولوژی هایبرید
  • قابلیت استفاده با باطری و برق
  • موتور و فنر تست شده تا دو میلیون سیکل
  • موتور ۳۶ ولت بدون جاروبک (Brushless) با طول عمر بالا
  • دارای اینکودر جهت برگشتن میله در صورت  برخورد با مانع
  • مجهز به دو عدد لوپ دیتکتور داخلی
  • میله گرد به همراه LED
  • قابلیت نصب فلاشر روی بدنه
  • امکان نصب فنس تا ۷٫۵ متر
  • تمام خواسته های مشتری را برآورده سازد
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد

راهبند B680 پرفروش ترین راهبند اتوماتیک مجهز به تکنولوژی هایبرید

ویژگیتوضیحات
تعداد ترددتردد نامحدود
طول میله (بوم)حداکثر 7 متر
نوع اپراتورالکتروهیدرولیک
مدت گارانتی7 سال (تهران)
4 سال (شهرستان)
برندفک ایتالیا
مدت زمان باز شدن6 ثانیه
کلاس حفاظتی (IP)IP44
قابلیت نصب مفصل تاشوندهامکان نصب فنس تا 6 متر
مجهز به دو عدد لوپ دیتکتور داخلی

  • تردد نامحدود در شرایط آب و هوایی متفاوت مناسب برای مناطق گرمسیری و جنوبی کشور با رطوبت بالاست.
  • به دلیل وجود دو جک هیدرولیک قدرتمند و سیستم خنک کننده موجب میشود دما و غلظت روغن در اثر چرخه ی گردش بالا نرفته و در نتیجه حرکت با اختلال مواجه نمی شود.
  • به دلیل اتصالات غیر چرخ دنده ای موجود دراین راهبند در هنگام تصادفات کمترین آسیب به اجزای حیاتی راهبند از جمله اجزای محرکه وارد می آید.
  • اتصال دهنده محور راهبند به میله با ۶ عدد پیچ بسیار محکم بوده تا در مقابل بادهای تند مقاوم باشد.
  • به واسطه طول بلند میله (بوم )، از آن در گذرگاههای عریض می توان استفاده نمود.
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد.
ویژگیتوضیحات
تعداد ترددتردد نامحدود
طول میله (بوم)حداکثر 2.8 متر
نوع اپراتورالکتروهیدرولیک
مدت گارانتی7 سال (تهران)
4 سال (شهرستان)
برندفک ایتالیا
مدت زمان باز شدن0.8 ثانیه
کلاس حفاظتی (IP)IP44
قابلیت نصب مفصل تاشوندهندارد
  • سریعترین راهبند دنیا
  • مدت زمان باز شدن ۰٫۸ ثانیه
  • مجهز به دو عدد لوپ دیتکتور داخلی
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد.
  • مناسب برای مکانهای پر تردد مانند عوارضی ها و غیره

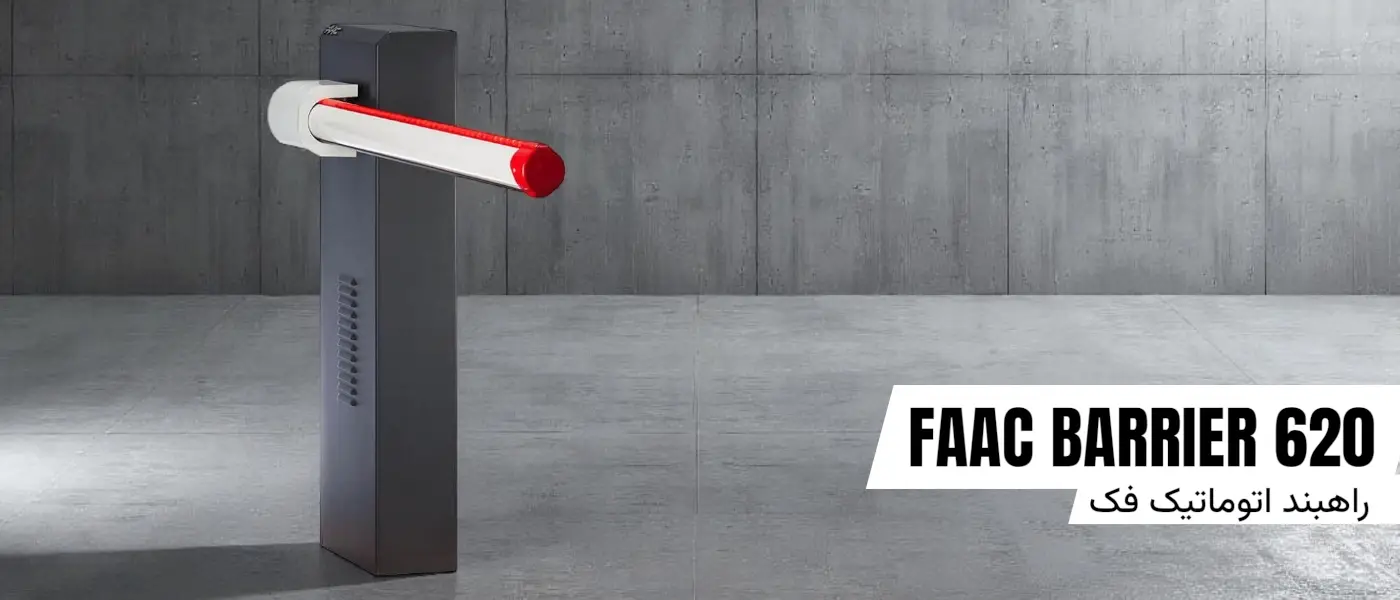

راهبند ۶۲۰ FAAC سریع ترین راهبند دنیا مدت زمان بازشو ۰٫۸ ثانیه

ویژگیتوضیحات
تعداد تردد40 مرتبه در ساعت
طول میله (بوم)حداکثر 5 متر
نوع اپراتورالکتروهیدرولیک
مدت گارانتی7 سال (تهران)
4 سال (شهرستان)
برندفک ایتالیا
مدت زمان باز شدنکمتر از 5 ثانیه
کلاس حفاظتی (IP)IP44
قابلیت نصب مفصل تاشوندهامکان اتصال مفصل تا شونده تا 4 متر
  • به دلیل اتصالات غیر چرخ دنده ای موجود دراین راهبند در هنگام تصادفات کمترین آسیب به اجزای حیاتی راهبند از جمله اجزای محرکه وارد می آید.
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد.
  • مناسب برای مکانهای با تردد متوسط

شرکت جنیوس (Genius) به عنوان یکی از زیرگروه های کمپانی فک (FAAC) در زمینه ساخت راهبندهای میله ای الکترومکانیک فعالیت داشته و محصول شاخص این شرکت Sprint-4 نام دارد.

ویژگیتوضیحات
تعداد تردد15 مرتبه در ساعت
طول میله (بوم)حداکثر 4 متر
نوع اپراتورالکترومکانیک
مدت گارانتی7 سال (تهران)
4 سال (شهرستان)
برندجنیوس ایتالیا
مدت زمان باز شدن3 ثانیه
کلاس حفاظتی (IP)IP44
قابلیت نصب مفصل تاشوندهدارد
  • راهبند الکترومکانیک کنترل تردد ( ۲۴ ولت )
  • قابلیت نصب بر روی دیوار
  • سنسور برگشت میله در صورت برخورد با مانع (با قابلیت تنظیم حساسیت)
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد.
  • بدون نیاز به تنظیم فنر برای تعادل میله
  • کاربرد مسکونی
ویژگیتوضیحات
تعداد تردد15 مرتبه در ساعت
طول میله (بوم)7 سال (تهران)
4 سال (شهرستان)
نوع اپراتورالکترومکانیک
مدت گارانتی4 سال
برندجنیوس ایتالیا
مدت زمان باز شدن3 ثانیه
کلاس حفاظتی (IP)IP44
قابلیت نصب مفصل تاشوندهندارد
  • سنسور برگشت میله در صورت برخورد با مانع (قابلیت تنظیم حساسیت)
  • قابلیت نصب فنس حداکثر به طول ۴ متر
  • قابلیت اتصال به انواع دستگاه های کنترل مانند تردد کارت خوان، پلاک خوان، ریموت کنترل و… را دارد.
  • کاربرد مسکونی

بخش های اصلی راهبند اتوماتیک

بخش های اصلی راهبند اتوماتیک میله ای در شکل زیر نشان داده شده و معرفی شده است

راهبند خودرو
  1. بدنه راهبند برقی : جنس بدنه فولاد گالوانایزد می باشد و مناسب برای محافظت از راهبند برقی و متعلقات از رطوبت و ضربه می باشد
  2. میله راهبند برقی : نام دیگر آن بوم می باشد عموما از جنس آلیاژ آلومینیوم ساخته می شود تا علاوه بر تامین استحکام موردنیاز، وزن کمی داشته باشد.
  3. سیستم محرک ( پمپ هیدرولیک ) : راه انداز راهبند برقی می باشد و نیرو را از طریق واحد هیدرولیک به میله انتقال می دهد و حرکت آن را تسهیل می نماید
  4. فنر تعادل : نقش وزنه تعادل را بازی می کند با توجه به انواع میله با ظول و وزن متفاوت، حرکت میله را میسر می سازد
  5. مرکز کنترل ( مدار فرمان ) : نقش تقسیم کننده برق به تمام واحدهای راهبند برقی می باشد و تمامی فرمانهای وارد شده به راهبند برقی را تجزیه و تحلیل کرده و در کسری از ثانیه بدون خطا اجرا میکند

سیستم محرک راهبند ها

از نظر سیستم محرک، راهبندهای میله ای را می توان به دو گروه الکترومکانیک و هیدرولیک دسته بندی نمود.

راهبند اتوماتیک هیدرولیک

سیستم محرک در این راهنبدها شامل یک موتور الکتریکی، پمپ روغن، محفظه روغن و سیلندر هیدرولیک می باشد. با روشن شدن موتور، پمپ روغن به حرکت درآمده و روغن را با فشار بالا از مخزن تخلیه و وارد سیلندر هیدرولیک می نماید.
با ورود و خروج روغن در سیلندر هیدرولیک، پیستون درون آن به سمت بالا و پایین حرکت می کند. انتهای آزاد پیستون به کمک اهرم بندی به شفت خروجی متصل می شود و از سمت دیگر میله ( بوم )نیز از مرکز دوارن خود به شفت خروجی متصل می گردد. بدین ترتیب حرکت پیستون درون سیلندر هیدرولیک به میله راهبند منتقل شده و نیروی لازم برای حرکت آن را تامین می کند.

راهبند هیدرولیک

راهبند اتوماتیک الکترومکانیک

راهبندهای الکترومکانیک دارای یک موتور الکتریکی می باشد. نیروی خروجی شفت موتور وارد یک جعبه دنده (گیربکس) می شود تا از طریق آن نسبت قدرت و سرعت شفت متحرک تنظیم شود. مرکز دوران میله راهبند دارای یک سوراخ دندار بوده که بر روی شفت خروجی جعبه دنده متصل می شود. از این طریق زنجیره انتقال قدرت کامل شده و نیروی محرک موتور به میله راهبند منتقل می شود.راهبندهای الکترومکانیک را عموماً در محل های کم تردد نصب می کنند.

راهبند مکانیک

IP یا درجه حفاظت چیست

IP مخفف کلمه Ingress Protection می باشد که معنی آن محافظت در برابر ورود اجسام است و دو عدد بعدی مشخص کننده میزان مقاومت دستگاه در برابر ورود اجسام جامد و مایع می باشد. درجه حفاظت به طور کلی به صورت زیر نشان داده می شود.

مقاله مرتبط : IP یا درجه حفاظت چیست

 متغیر دوم (y)
محافظ در برابر مایعات
 متغیر اول (x)
محافظت در برابر اجسام جامد
0هیچ محافظتی ندارد0هیچ محافظتی ندارد
1محافظت نسبی در برابر بارش عمودی قطرات آب (از بالا)1حفاظت شده در برابر اجسام بزرگتر از ۵۰ میلی متر. مانند دست
2محافظت نسبی در برابر بارش قطرات آب به صورت عمودی و بارش با زاویه ۱۵ درجه نسبت به حالت عمودی2حفاظت شده در برابر اجسام بزرگتر از ۱۲.۵ میلی متر. مانند انگشت
3محافظت نسبی در برابر بارش قطرات آب به صورت عمودی و بارش با زاویه ۶۰ درجه نسبت به حالت عمودی3حفاظت شده در برابر اجسام بزرگتر از ۲.۵ میلی متر. مانند پیچ گشتی
4محافظت در برابر پاشش آب از تمامی زاویه ها4محافظت شده در برابر اجسام بزرگتر از ۱ میلی متر. مانند سیم برق
5محافظت نسبی در برابر پاشش آب با فشار از تمامی جهات5محافظت شده در برابر گرد و غبار – به صورت نسبی و نه کامل
6محافظت نسبی در برابر پاشش آب با فشار قوی از تمامی جهات6محافظت شده در برابر نفوذ گرد و غبار به صورت صد در صد
7محافظت در برابر نفوذ آب در صورت غوطه ور شدن دستگاه در عمق ۱۵ سانتی متری تا یک متری از سطح آب در مدت کوتاه
8محافظت کامل در برابر نفوذ آب درصورت غوطه ور شدن دستگاه در عمق های زیاد و برای مدت طولانی

LED با فلاشر روی راهبند پارکینگ به چه منظوری است؟

بر روی میله بعضی از راهبند ها LED تعبیه شده است تا از برخورد وسیله نقلیه و ایجاد خسارت جلوگیری شود علاوه بر آن زیبایی خاصی را به ارمغان می آورد

led راهبند خودرو

اینکودر یا سیستم ضد برخورد

نحوه کار کرد این سیستم به این صورت می باشد اگر هنگام پایین آمدن میله جسمی زیر میله قرار داشته باشد با برخورد میله با جسم ،مانع را تشخیص داده و میله به صورت اتوماتیک بالا می رود تا به وسیله نقلیه، عابر و راهبند پارکینگ نیز آسیبی وارد نشود. در این سیستم حساسیت را میتوان تنظیم کرد.

لوپ دتکتور (LOOP DETECTOR)

لوپ دتکتور یه نوع سنسور میباشد که با تحریک شدن عمل کرده و فرمانی را به راهبند پارکینگ و یا هر نوع درب اتوماتیک میدهد.قسمت تحریک کننده لوپ دتکتور یک سیم پیچ میباشد که در سطح زمین کار گذاشت.این سیم پیچ فلز خودروی بالا سر خود را حس کرده و به لوپ دتکتور و در نهایت راهبند پارکینگ فرمان بازشو میدهد.

به عبارتی طبق قانون الکترومغناطیس در اطراف هر سیم دارای جریان، یک میدان مغناطیسی ایجاد میشود که مقدار آن متناسب با شدت جریان الکتریکی عبوری می باشد. بنابرین اگر یک جسم فلزی همانند خودرو در این میدان قرار بگیرد، خطوط میدان مغناطیسی دچار تغییر جهت شده و در نتیجه جهت جریان عبوری از سیم تغییر می کند. در نیتجه با حلقه کردن سیم، میدان مغناطیسی شدیدتری با حضور جسم فلزی ایجاد میشود و میزان تغییر جریان نیز بیشتر میشود. با تعاریف بالا میتوان به طور خلاصه گفت که سنسور لوپ دتکتور وظیفه ی تشخیص تغییر جهت ایجاد شده در جریان لوپ، بر اثر قرار گرفتن جسم فلزی(خودرو) در اطراف آن را دارد.

لوپ دتکتور (LOOP DETECTOR) دو کاربرد دارد

۱ . با قرار گیری سیم پیچ زیر میله جلوگیری از برخورد میله با وسایل نقلیه میشود

۲ . در برخی از اماکن پرتردد که نیاز به کنترل وسایل نقلیه نمی باشد همانند خروجی شهرک ها، میتوان از لوپ دتکتور استفاده کرد تا هنگامی که وسیله نقلیه روی سیم پیچ قرار گرفت فرمان باز شدن میله به راهبند پارکینگ داده شود و راهبند پارکینگ خود به خود باز شود.

لوپ دتکتور loop detector

سیستم کنترل تردد خودرو

راهبند ها را میتوان به سیستم کنترل تردد خودرو ( سیستم تگ RFID ، اکسس کنترل ، دوربین های پلاک خوان و … ) مجهز نمود تا کاملا به صورت هوشمند جلوی افراد غیر مجاز گرفته شود. حتی شما می توانید اطلاعات زمان ورود و خروج خودر رو را در سیستم ثبت کنید تا آمار رفت و آمد را داشته باشد همچنین می توانید در ساعاتی از شبانه روز محدودیت ورود و خروج قایل شوید

   سیستم کنترل تردد با تگ های برد بالا

   سیستم کنترل تردد پلاک خوان

   سیستم کنترل تردد خودرو برد کوتاه

 سیستم کنترل تردد خودرو برد کوتاه

این سیستم شامل کارت ، دستگاه کارتخوان و نرم افزار کنترل تردد می باشد.زمانی که خودرو وارد پارکینگ می شود با نزدیک کردن کارت به کارت خوان اطلاعات ورود در سیستم ثبت میشود و راهبند پارکینگ خودرو اجازه ورود خودرو را میدهد همچنین هنگام خروج با نزدیک کردن کارت به کارت خوان اطلاعات در سیستم ثبت شده و مجوز خروج داده میشود.

کنترل تردد خودرو

سیستم کنترل تردد با تگ های برد بالا

این سیستم شامل تگ ( برچسب هوشمند ) ، آنتن ( ریدر برچسب ) و نرم افزار کنترل تردد می باشد.
زمانی که خودرو نزدیک راهبند پارکینگ میشود ( فاصله ۵ تا ۶ متری ) ،آنتن ( ریدر برچسب ) اطلاعات برچسب را خوانده و بعد از ثبت اطلاعات ورود در نرم افزار کنترل تردد مجوز ورود و خروج را بدون دخالت نگهبان یا کاربر به خودرو میدهد.

در صورتی که سیستم مجهز به دوربین ثبت پلاک باشد می توان اظلاعات پلاک را در سیستم ثبت نمود

کنترل تردد خودرو

سیستم کنترل تردد پلاک خوان

در این سیستم زمانی که خودرو روبروی راهبند پارکینگ قرار میگیرد دوربین ها از پلاک عکس گرفته و در صورت مجاز بودن شخص مجوز ورود و خروج به وسیله نقلیه داده میشود ،همچنین اطلاعات در سیستم ثبت میگردد.

 راهبند پارکینگ ، راهبند برقی و راهبند خودرو ،  راهبند پارکینگ ، راهبند برقی و راهبند خودرو

کنترل تردد خودرو
راهبند اتوماتیک
